Rifilatura laterale nella Piega-3 Multifoglio.
Quando la Pinzatrice a sella SD-513 dotata dell'Unità di rifilatura TU-503 è installata sulla macchina, la rifilatura laterale è applicata a tutti i fogli quando piegati in tre.
AVVISO
Se Rifilatura laterale è combinata con Piega a 3, potrebbero crearsi delle grinze a seconda del tipo di carta.
Se Scanalatura è combinata con Rifilatura laterale e Piega a tre, la parte vicino alle grinze potrebbe rompersi. In nessun caso, tale problema si verifica quando la quantità di rifilatura laterale è 20 mm o più. Se si verificano delle grinze, ridurre la quantità di rifilatura laterale.
Voce di menu | Descrizione | Illustrazione |
|---|---|---|
Piega‑3 Multifoglio Selezionare Rif.laterale - ON nella schermata di impostazione Piega-3 Multifoglio. | Rifilatura laterale è applicato a tutti i fogli. In questo caso, è possibile piegare solo un foglio. Piega multipla non viene eseguita. |
|
Posizionare l'originale.
Premere la scheda COPIA per visualizzare la schermata COPIA.
Premere Imp.di uscita.
È visualizzata la schermata Imp.di uscita.
Premere Multi piega 3.
È visualizzata la schermata impostazione Piega a 3.
Premere Stampa esterna o Stampa interna.
Selezionare Rif.laterale - ON.
spiegazione aggiuntivaQuando la pinzatrice a sella è dotata dell'Unità Scanalatura CR-101, è disponibile Scanalatura. Per informazioni dettagliate, fare riferimento a Scanalatura carta nella Piega-3 Multifoglio.

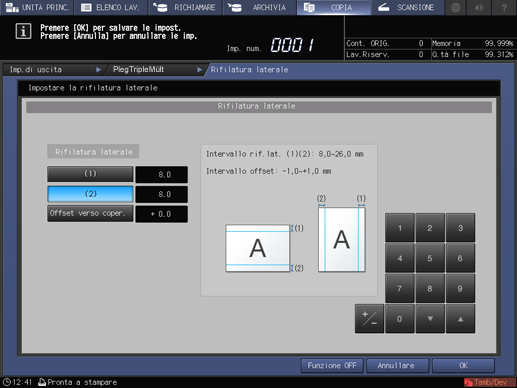

È visualizzata la schermata Rifilatura laterale.
Specificare la quantità di rifilatura laterale.
Selezionare (1) per Rifilatura laterale, premere il tastierino numerico sullo schermo, il tasto down o il tasto up per inserire la quantità di rifilatura del lato superiore. Selezionare (2), quindi inserire la quantità di rifilatura del lato inferiore nello stesso modo.
spiegazione aggiuntivaLa differenza tra le quantità di rifilatura laterale in alto e in basso deve essere entro 10,0 mm.
Premere OK.
Questa operazione riporta alla schermata di impostazione Piega-3 Multifoglio.
Premere OK.
spiegazione aggiuntivaPer annullare l'impostazione, premere Annulla.
spiegazione aggiuntivaPer disattivare la funzione mantenendo l'impostazione corrente, premere Funzione OFF.
Questa operazione riporta alla schermata Imp.di uscita.
spiegazione aggiuntivaMulti piega 3 e Rif.laterale sono evidenziati. Premendo Rif.laterale è possibile modificare l'impostazione della rifilatura laterale.
Premere OK.
spiegazione aggiuntivaPer annullare l'impostazione, premere Annulla.
spiegazione aggiuntivaPer disattivare la funzione mantenendo l'impostazione corrente, premere Funzione OFF.
Questa operazione riporta alla schermata Imp.di uscita.
spiegazione aggiuntivaMulti piega 3 e Cordonatura sono evidenziati. In questo caso, non è possibile configurare un'impostazione di scanalatura neanche se si preme Cordonatura.
Premere OK nella schermata Imp.di uscita per tornare alla schermata COPIA.
Un'icona che rappresenta la funzione specificata è visualizzata in Imp.di uscita nella schermata COPIA.
Premere le condizioni di copia aggiuntive desiderate.
Inserire la quantità di stampa desiderata utilizzando il tastierino numerico.
spiegazione aggiuntivaÈ possibile impilare i fogli piegati con 1 foglio piegato in Piega a 3 fino a 40 set nel vassoio modalità Piega-3 Multifoglio (carta: 80 g/m2/21 lb Bond).
Premere Avvio sul pannello di controllo.
