Reg.ingrand.direz.di alim.
Regolare la posizione dell'immagine nella direzione trasversale quando si esegue la scansione dell'originale dal vetro di esposizione.
AVVISO
Eseguire questa regolazione dopo aver completato la Regolazione macchina - Regolazione stampante - Regolazione Zoom FD.
Premere Regolazione nella schermata MACCHINA per visualizzare la schermata Menu Regolazione.

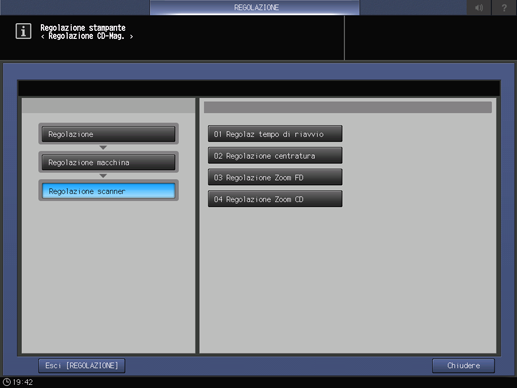

Premere in sequenza Regolazione macchina, Regolazione scanner e Regolazione Zoom FD.
Cliccare su Modo stampa.
Caricare carta A3 short edge feed o 11 17 short edge feed, quindi selezionare tale vassoio.
Posizionare il grafico di prova sul vetro di esposizione, quindi premere Avvio nel pannello di controllo.
Verrà prodotto un modello campione.

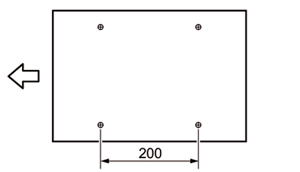

Controllare il disallineamento confrontando l'originale e la copia prodotta.
Intervallo consentito:
0 ± 0,5% o meno (formato pieno)Entro 200 mm ± 1 mm
Se occorre una regolazione, premere Uscita Stampa per tornare alla schermata Regolazione Zoom FD.

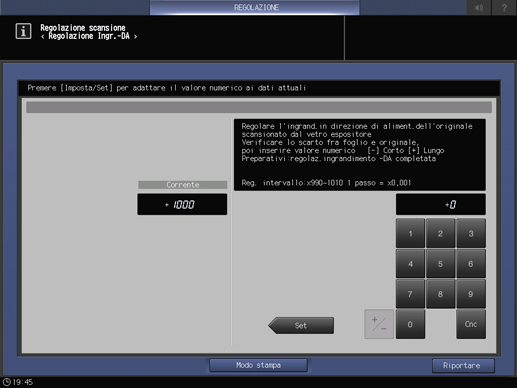

Usare il tastierino del pannello a sfioramento o il tastierino nel pannello di controllo per inserire i dati di impostazione.
spiegazione aggiuntivaUsare + / - per impostare il valore su positivo o negativo.
spiegazione aggiuntivaPremere Imp per modificare il valore corrente.
spiegazione aggiuntivaIntervallo di regolazione: da 990 (Breve) a 1010 (Lungo) (1 passo = x 0,001)
Ripetere i punti da 3 a 8 fino a ottenere il risultato desiderato.
Premere Riportare.
La schermata torna alla schermata Menu Regolazione scanner.
