Regolazione centro
Regolare la posizione dell'immagine in direzione trasversale quando si scansiona l'originale sul vetro di esposizione.
Oggetti di regolazione: Centr. vetro orig.
AVVISO
Eseguire questa regolazione dopo aver completato la Regolazione macchina - Regolazione stampante - Regolazione centratura.
Premere Regolazione nella schermata MACCHINA per visualizzare la schermata Menu Regolazione.

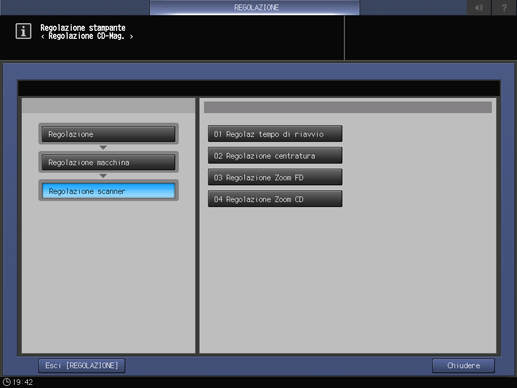

Premere in sequenza Regolazione macchina, Regolazione scanner e Regolazione centratura.
Cliccare su Modo stampa.
Caricare carta A3 short edge feed o 11 17 short edge feed, quindi selezionare tale vassoio.
Posizionare il grafico di prova sul vetro di esposizione in base all'oggetto selezionato.
Premere Avvio sul pannello di controllo.
Verrà prodotto un modello campione.
Controllare il disallineamento confrontando l'originale e la copia prodotta.
Intervallo consentito: entro 0 mm ± 1,5 mm
Se occorre una regolazione, premere Uscita Stampa per tornare alla schermata Regolazione centratura.
Usare il tastierino del pannello a sfioramento o il tastierino nel pannello di controllo per inserire i dati di impostazione.
spiegazione aggiuntivaUsare + / - per impostare il valore su positivo o negativo.
spiegazione aggiuntivaPremere Imp per modificare il valore corrente.
spiegazione aggiuntivaIntervallo di regolazione: da -57 (ant) a +57 (post.) (1 passo = 0,1 mm)
Ripetere i punti da 3 a 9 fino a ottenere il risultato desiderato.
Premere Riportare.
La schermata torna alla schermata Menu Regolazione scanner.
