Il Finisher FS-532 dotato dell'Inseritore copertina PI-502 può essere azionato manualmente con il pannello di controllo presente nell'inseritore copertina.
Il Finisher FS‑532 dispone dei seguenti metodi di uscita secondo la configurazione opzionale.
Modalità uscita | Descrizione | |
---|---|---|
Finisher FS-532 + Inseritore copertina PI‑502 | Pinzatura ad angolo/2 Punti Pinzatura | |
Finisher FS-532 + Inseritore copertina PI-502 + Kit di foratura PK-522 | Pinzatura angolare / Posiz pinzat 2, Buca | |
Finisher FS‑532 + Inseritore copertina PI‑502 + Pinzatrice a sella SD‑510 | Pinzatura angolare / Posiz pinzat 2, PiegaPinza, Piega a 3 |
Pulsante | Uscita | |||
---|---|---|---|---|
Tasto di selezione della modalità di Pinzatura | Piega & Pinza | Pinzatura ad angolo | 2 Punti Pinzatura | Piega a 3 |
![]() | ![]() | |||
Tasto Foratura | ![]() |
Funzione | Carta (formato/grammatura) | Numero di fogli caricati | Vassoio di uscita |
---|---|---|---|
Pinzatura ad angolo/2 Punti Pinzatura | A3 short edge feed, B4 short edge feed, A4 short edge feed/long edge feed, B5 short edge feed/long edge feed, A5 long edge feed, 11 17 short edge feed, 8,5 14 short edge feed, 8,5 11 short edge feed/long edge feed, 5,5 8,5 long edge feed (da 50 g/m2 a 200 g/m2/da 13 lb Bond a 53 lb Bond) | 100 fogli o meno (lunghezza carta: da 139 mm a 399 mm / da 5,46" a 15,68") | Vassoio primario (principale) |
Foratura | A3 short edge feed to A5 long edge feed (da 50 g/m2 a 200 g/m2/da 13 lb Bond a 53 lb Bond) | 200 fogli (80 g/m2 / 21 lb Bond) o altezza carta entro 30 mm / 1,18" | Vassoio primario (principale) |
Piega & Pinza | A3 short edge feed, B4 short edge feed, A4 short edge feed, 12 18 short edge feed, 11 17 short edge feed, 8,5 14 short edge feed, 8,5 11 short edge feed (da 50 g/m2 a 200 g/m2/da 13 lb Bond a 53 lb Bond) | 25 fogli o meno (da 50 g/m2 a 61 g/m2/da 13 lb Bond a 16 lb Bond) | Vassoio Piega |
Piega a 3 | A4 short edge feed, 8,5 11 short edge feed | 1 foglio (da 92 g/m2 a 105 g/m2 / da 25 lb Bond a 28 lb Bond), 1 a 3 fogli (da 50 g/m2 a 91 g/m2 / da 13 lb Bond a 24 lb Bond) | Vassoio Piega |
precondizionePosizionare la carta solo nel vassoio inferiore. Il vassoio superiore non può essere usato.
Posizionare la carta nel vassoio inferiore dell'inseritore copertina.
spiegazione aggiuntivaPinzatura angolare/ Passo posizioni 2: posizionare la carta con il lato verso l'alto.
spiegazione aggiuntivaForatura: posizionare la carta a faccia in SU.
spiegazione aggiuntivaPiega & Pinza: posizionare il lato per essere quello anteriore del set completato.
spiegazione aggiuntivaPiega a 3: posizionare il lato per essere all'esterno della piega verso l'alto.

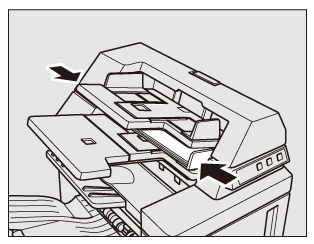

spiegazione aggiuntivaAllineare la piastra guida con la carta.
Non forare carta di tipo speciale, come etichette o carta da lucidi. Se si usa carta speciale, potrebbero verificarsi problemi imprevisti nel kit di foratura.
Selezionare la modalità desiderata utilizzando il pulsante di selezione della modalità di pinzatura e il tasto Foratura.
spiegazione aggiuntivaPer selezionare Pinzatura angolare / Passo posizioni 2, Piega & Pinza o Piega a 3, premere il pulsante di selezione della modalità di pinzatura per accendere la spia della modalità desiderata. Per selezionare Foratura, premere il tasto Foratura per accendere la spia.

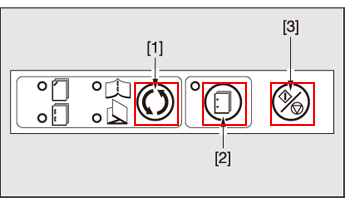

![]() | [1]: pulsante di selezione modalità pinzatura [2]: pulsante Bucatura [3]: pulsante Avvio/Arresta |
spiegazione aggiuntivaLa Foratura e Pinzatura ad angolo/2 Punti Pinzatura sono compatibili. Per usarli in combinazione, premere il pulsante di selezione della modalità di pinzatura per accendere la spia. Se non si desidera una funzione diversa da Bucatura, spegnere tutte le spie, a eccezione di quella della Bucatura.

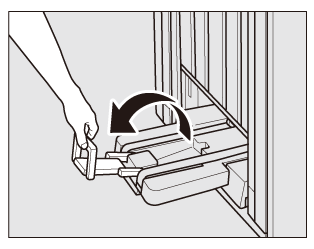

Aprire la maniglia di emissione carta del vassoio piega quando è selezionata la modalità Piega & Pinza o Piega-3 Multifoglio.
Premere il pulsante Avvio/Stop nel pannello di controllo dell'inseritore copertina.
spiegazione aggiuntivaPer interrompere l'uscita, premere nuovamente il pulsante Avvio/Arresta.
