Scanalatura carta
Quando la Pinzatrice a sella SD-513 dotata dell'Unità Scanalatura CR-101 è installata sulla macchina, è possibile scanalare la carta.
Selezionare la scanalatura desiderata tra 1, 2, 3 e 4 scanalature, quindi determinare la posizione di scanalatura.
Per il lato convesso delle scanalature, selezionare il lato anteriore o posteriore.
Riferimento
Il numero di scanalature è limitato a seconda delle condizioni di copia da combinare.
Quando è selezionato PiegaPinza o Multi centr, è possibile applicare una sola scanalatura alla copertina. Non è possibile scanalare il corpo. Per informazioni dettagliate, fare riferimento a Scanalatura di una copertina nella modalità Piega & Pinza o Piega a metà multipla.
Quando è selezionato Piega a 3, è possibile applicare solo due scanalature alla carta da piegare in tre. Per informazioni dettagliate, fare riferimento a Scanalatura carta nella Piega-3 Multifoglio.
Quando è selezionato Brossura, è possibile applicare due o quattro scanalature alla copertina. Non è possibile scanalare il corpo. Per informazioni dettagliate, fare riferimento a Informazioni sulla Brossuratrice PB‑503.
Voce di menu | Descrizione | Illustrazione |
|---|---|---|
Numero di cordonature Selezionare il valore desiderato tra 1 pezzo, 2 pezzi, 3 pezzi e 4 pezzi. Lunghezza carta La: da 240 mm a 336 mm Lunghezza carta Lb: da 337 mm a 488 mm | 1 pezzo: applica uno scanalatura. Posizione scanalatura (1): Carta La: 7 mm a (La - 46) mm (incrementi di 0,1 mm) Carta Lb: (Lb - 330) mm a 290 mm (incrementi di 0,1 mm) |
|
2 pezzi: applica due scanalature. Posizione scanalatura (2): Carta La: (Posizione di stampa (1) + 1,0) mm a (La - 46) mm (incrementi di 0,1 mm) Carta Lb: (Posizione di stampa (1) + 1,0) mm a 290 mm (incrementi di 0,1 mm) |
| |
3 pezzi: applica tre scanalature. Posizione scanalatura (3): Carta La: (Posizione di stampa (2) + 1,0) mm a (La - 46) mm (incrementi di 0,1 mm) Carta Lb: (Posizione di stampa (2) + 1,0) mm a 290 mm (incrementi di 0,1 mm) |
| |
4 pezzi: applica quattro scanalature. Posizione scanalatura (4): Carta La: (Posizione di stampa (3) + 1,0) mm a (La - 46) mm (incrementi di 0,1 mm) Carta Lb: (Posizione di stampa (3) + 1,0) mm a 290 mm (incrementi di 0,1 mm) |
| |
Cordonatura later. Selezionare Fronte o Retro. | Fronte: applica scanalature al lato anteriore. |
|
Retro: applica scanalature al lato posteriore. |
|
Posizionare l'originale.
Premere la scheda COPIA per visualizzare la schermata COPIA.
Premere Imp.di uscita.

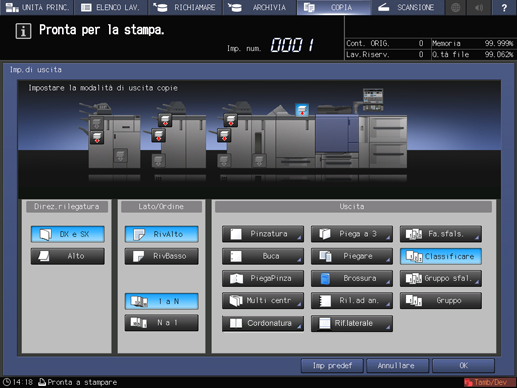

È visualizzata la schermata Imp.di uscita.
Premere Cordonatura.

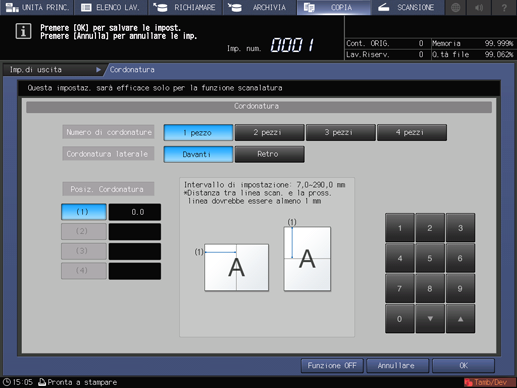

È visualizzata la schermata di impostazione Cordonatura.

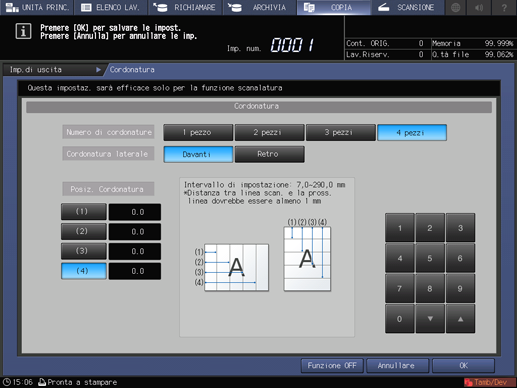

Selezionare il numero di cordonature.
Selezionare il pulsante desiderato da 1 pezzo a 4 pezzi.
Impostare la posizione di cordonatura.
Selezionare (1) per Posizione scanalatura, quindi premere il tastierino numerico sullo schermo, il tasto down, o il tasto up per inserire la prima posizione di scanalatura. Specificare la seconda posizione di scanalatura e quelle successive nello stesso modo.
spiegazione aggiuntivaLa posizione di scanalatura disponibile varia a seconda del lunghezza carta (lunghezza del lato lungo).
Quando la lunghezza della carta La è tra 240 mm e 336 mm, la posizione di scanalatura (1) è impostata su 7 mm (La - 46) mm (incrementi di 0,1 mm).
Quando la lunghezza della carta Lb è tra 337 mm e 488 mm, la posizione di scanalatura (1) è impostata su (Lb - 330) mm a 290 mm (incrementi di 0,1 mm).
spiegazione aggiuntivaLa seconda posizione di scanalatura e quelle successive sono impostate su (La - 46) mm dal valore più alto rispetto alla posizione di scanalatura preimpostato di 1,0 mm quando la lunghezza della carta La è tra 240 mm e 336 mm. Quando la lunghezza della carta Lb è tra 337 mm e 488 mm, la posizione di scanalatura è impostata su 290 mm dal valore più alto rispetto alla posizione di scanalatura di 1,0 mm.

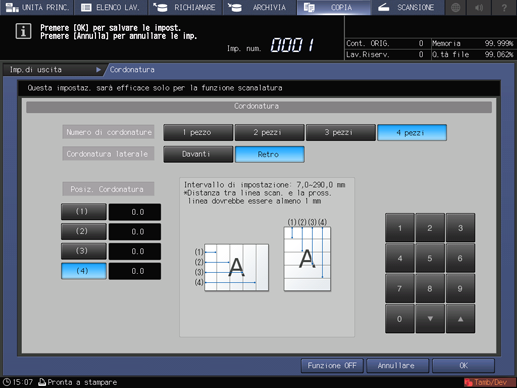

Selezionare la scanalatura laterale.
In Cordonatura laterale, selezionare Fronte o Retro.
Premere OK.
spiegazione aggiuntivaPer annullare l'impostazione, premere Annulla.
spiegazione aggiuntivaPer disattivare la funzione mantenendo l'impostazione corrente, premere Funzione OFF.
Questa operazione riporta alla schermata Imp.di uscita.
Premere OK nella schermata Imp.di uscita per tornare alla schermata COPIA.
Un'icona che rappresenta la funzione specificata è visualizzata in Imp.di uscita nella schermata COPIA.
Premere le condizioni di copia aggiuntive desiderate.
Inserire la quantità di stampa desiderata utilizzando il tastierino numerico.
Premere Avvio sul pannello di controllo.
spiegazione aggiuntivaSe le posizioni della scanalatura sono discostate sulla carta in uscita, specificare nuovamente le posizioni di scanalatura nella schermata di impostazione della scanalatura descritta al punto 6. Per esempio, se si specifica 210 mm, è possibile applicare una scanalatura alla posizione di 211 mm a causa dell'espansione e contrazione della carta. In tal caso, specificare 209 mm.
