Produzione di opuscoli brossurati
Verificare lo stato corrente del riscaldatore della brossuratrice.

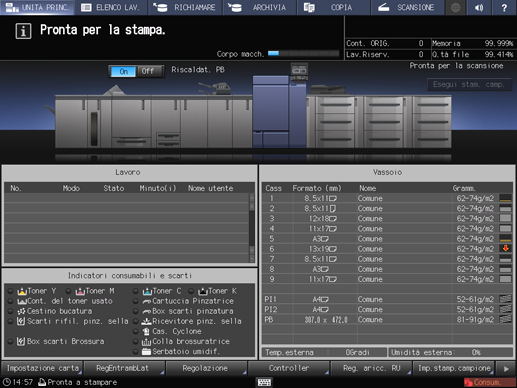

La schermata MACCHINA consente di verificare lo stato corrente del riscaldatore della brossuratrice. In genere, Spegnim BR è visualizzato nella schermata.
spiegazione aggiuntivaCon Brossatura selezionato nella schermata Imp.di uscita al punto 8, l'interruttore di riscaldamento della brossuratrice è automaticamente su On.
spiegazione aggiuntivaSe si conosce in precedenza l'ora di utilizzo della brossuratrice, calcolare il tempo per accendere il riscaldatore compreso il tempo di riscaldamento, quindi premere On per l'interruttore del riscaldatore PB.
spiegazione aggiuntivaQuando l'interruttore del riscaldatore PB è su On, il messaggio Spegnim BR passa a Riscaldam BR, quindi a Riscaldat. PB al termine del riscaldamento.
Posizionare l'originale.
Per informazioni dettagliate sull'originale disponibile nella brossura, fare riferimento a Immagine finita della brossura.
Caricare la carta per la serie di fogli del corpo in un vassoio.
I seguenti vassoi sono disponibili per i set corpo:
Unità di alimentazione carta PF-707m o Unità di alimentazione carta PF-711
Caricare la carta per le copertine in un vassoio.
Per copiare su carta copertina, usare l'Unità di alimentazione carta PF-707m o l'Unità di alimentazione carta PF-711.
Se non è prevista la stampa su copertina, usare i seguenti vassoi.
Vassoio copertina della Brossuratrice PB‑503
Vassoio superiore/Vassoio inferiore dell'Inseritore copertina (Unità di piegatura FD-503)
spiegazione aggiuntivaUsare un formato carta personalizzato per la copertina. È obbligatorio inserire la lunghezza e la larghezza. Accertarsi di verificare le dimensioni precise delle copertine da usare.
spiegazione aggiuntivaSe si desidera la Rifilatura copertina, assicurarsi di utilizzare il formato carta che garantisca da 5 mm a 40 mm di larghezza della rifilatura.

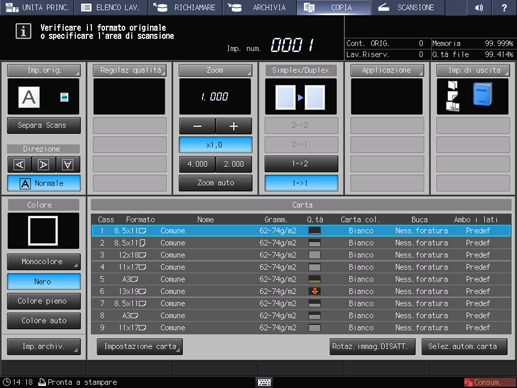

Premere la scheda COPIA per visualizzare la schermata COPIA.
Selezionare il vassoio caricato con carta per il corpo specificata nella schermata COPIA.
Il formato carta è rilevato automaticamente.
Modificare l'impostazione carta come necessario.
Se la grammatura carta specificata per il vassoio selezionato non è adeguata al corpo, non è possibile eseguire l'operazione di rilegatura.
Selezionare una voce tra 62-74 g/m2/16-19 lb Bond, 75-80 g/m2/20-21 lb Bond, 81-91 g/m2/22-24 lb Bond, e 92-105 g/m2/25-28 lb Bond.
spiegazione aggiuntivaÈ possibile che l'operazione di rilegatura non venga eseguita anche se è specificata una delle grammature di carta appena indicate. Il numero delle pagine del corpo può essere limitato a seconda della grammatura carta selezionata. Per informazioni dettagliate, fare riferimento a Immagine finita della brossura.
Premere Imp.di uscita e Brossatura in sequenza.

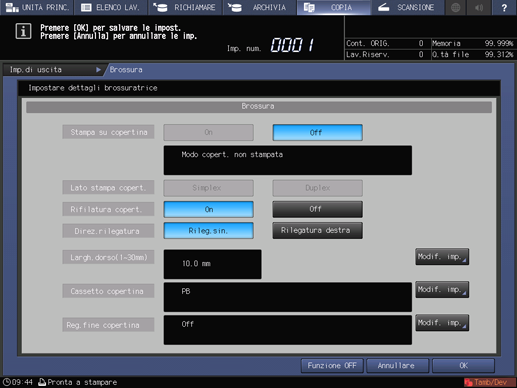

È visualizzata la schermata Brossatura.
Il riscaldatore della brossuratrice avvia automaticamente il riscaldamento. Il riscaldamento impiega approssimativamente 20 minuti.
AVVISO
Il riscaldamento non si arresta neanche quando si preme Imp predef nella schermata Imp.di uscita o si preme Reset nel pannello di controllo.
Per smettere di usare la Brossuratrice PB-503, tornare alla MACCHINA, quindi premere Off dell'interruttore di riscaldamento della brossuratrice. Quando non si usa la brossuratrice, accertarsi di spegnere il riscaldatore così da evitare la degradazione.
Premere Modific. imp. sul lato destro della Cassetto copertina.

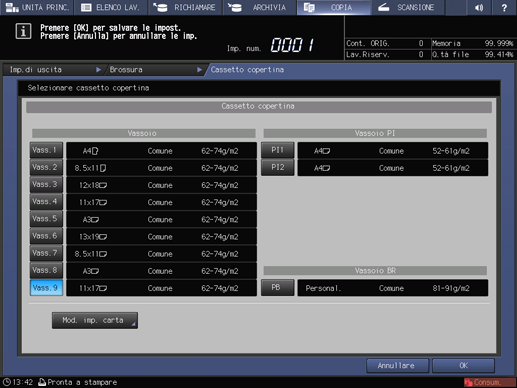

È visualizzata la schermata Cassetto copertina.
Selezionare il vassoio caricato con carta copertina.
Premere il tasto vassoio caricato con fogli copertina al punto 4.
spiegazione aggiuntivaLa selezione di una voce da Vassoio 1 a Vassoio 9 consente di stampare le copertine.
spiegazione aggiuntivaLa stampa della copertine non disponibile se si seleziona PI1, PI2, o PB.
spiegazione aggiuntivaQuando la Pinzatrice a sella SD-513 è installata sulla macchina e il vassoio copertina della brossuratrice non è selezionato per caricare la carta, le funzioni scanalatura e rifilatura laterale della pinzatrice a sella possono essere usate per la copertina. Per informazioni dettagliate, fare riferimento a Scanalatura cartae Rifilatura laterale.
Premere Mod. imp. carta.

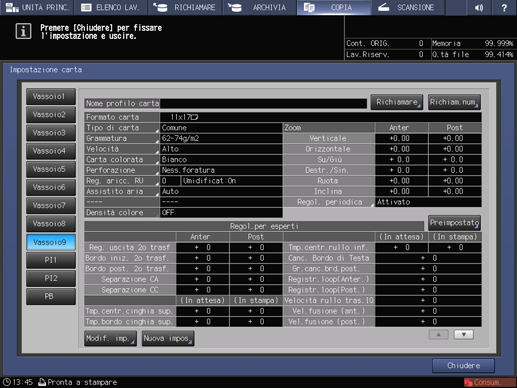

È visualizzata la schermata Impostazione carta.
spiegazione aggiuntivaQuesto punto dell'impostazione carta non è necessario se il vassoio selezionato al punto 10 è già stato specificato per le copertine. Procedere con la fase 13.
spiegazione aggiuntivaL'impostazione carta per le copertine è disponibile anche nella schermata MACCHINA o in quella COPIA. Eseguire la procedura di impostazione carta dopo il punto 4, se lo si desidera.
Modificare l'impostazione carta del vassoio in cui sono caricate le copertine.
spiegazione aggiuntivaPer informazioni dettagliate sulla procedura dell'impostazione carta copertina nella schermata Impostazione carta, fare riferimento a Impostazione carta in un vassoio carta.
Cliccare su Chiudere.
La schermata torna alla schermata Cassetto copertina.
Premere OK.
La schermata torna alla schermata Brossatura.

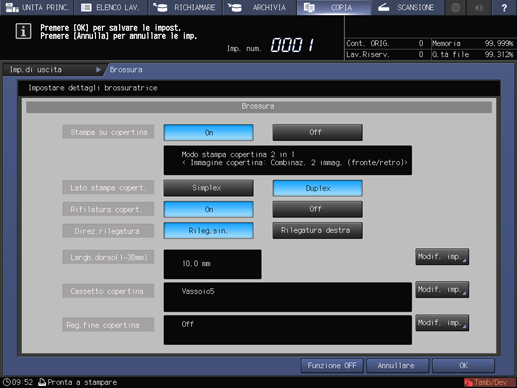

Specificare l'impostazione di stampa della copertina.
Selezionare On sul lato destro di Stampa su copertina, se si desidera eseguire la stampa copertina.
spiegazione aggiuntivaLa selezione di ON per Stampa su copertina diventa disponibile quando si seleziona un vassoio copertina da Vassoio 1 a Vassoio 9 al punto 10.
spiegazione aggiuntivaCon selezionato On per Stampa su copertina, è anche possibile selezionare il Lato stampa copert., selezionando Simplex per la stampa sul lato anteriore, o Duplex per eseguire la stampa fronte-retro.
spiegazione aggiuntivaIl risultato della stampa copertina varia a seconda che il conteggio delle pagine originali sia dispari o pari. Per informazioni dettagliate sul risultato finito con ogni impostazione specificata, fare riferimento a Immagine finita della brossura.
spiegazione aggiuntivaQuando la Pinzatrice a sella SD-513 dotata dell'Unità Scanalatura CR-101 o dell'Unità di rifilatura TU-503 è installata sulla macchina, Precedente o Successivo è visualizzato sul lato inferiore sinistro della schermata. Per la rifilatura della copertina configurare un'impostazione in (1)Rif.copertina e (2) Rif.lat.copertina che sono visualizzati quando si preme Succ. Per informazioni dettagliate, fare riferimento a i punti da 7 a 10.
Specificare l'impostazione di rifilatura della copertina.
Selezionare On o Off dal lato destro di Rifilatura copert.
spiegazione aggiuntivaSe la larghezza di rifilatura stimata dalla macchina non rientra nell'intervallo compreso tra 5 mm e 40 mm, è visualizzato un messaggio per informare che la modalità di rifilatura non è disponibile. In tal caso, regolare la larghezza della copertina o del dorso per attivare questa impostazione.
spiegazione aggiuntivaSe la quantità stimata supera i 10 mm, la macchina rifila automaticamente la copertina a prescindere dall'attivazione della funzione.
Selezionare la direzione di rilegatura.
Selezionare Rileg.sin. o Rilegatura destra sul lato destro di Direz. rilegatura.
Specificare la larghezza dorso.

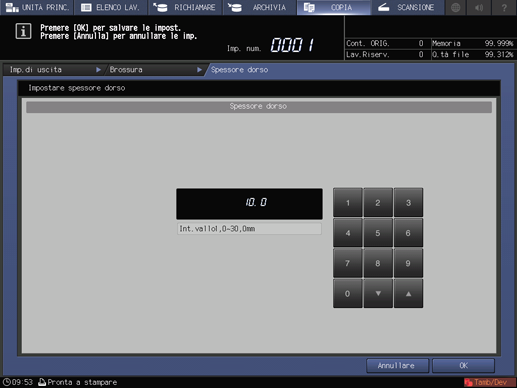

Per visualizzare la schermata Spessore dorso, premereModif. imp. sul lato destro di Spessore di dorso (1,0 mm - 30,0 mm).
Usare il tastierino numerico del pannello a sfioramento, down, up, o il tastierino numerico nel pannello di controllo per inserire il valore desiderato.
spiegazione aggiuntivaQuesta impostazione ha effetto con la Stampa copertina impostata su On.
Premere OK.
Eseguire le correzioni nel bordo iniziale, la larghezza di rifilatura, e la posizione dell'immagine sulla copertina.
Per visualizzare la schermata Reg.fine copertina, premere Modif. imp. sul lato destro di Reg.fine copertina.
spiegazione aggiuntivaPer regolare il bordo di entrata della copertina, premere Regolaz. bordo iniz. cop. Usare il tastierino numerico del pannello a sfioramento, down, up, o il tastierino numerico nel pannello di controllo per inserire il valore desiderato, quindi premere +/- per selezionare il valore di regolazione positivo o negativo.
spiegazione aggiuntivaPer regolare la larghezza della rifilatura, premere Regol. rifilo copertina. Usare il tastierino numerico del pannello a sfioramento, down, up, o il tastierino numerico nel pannello di controllo per inserire il valore desiderato, quindi premere +/- per selezionare il valore di regolazione positivo o negativo.
spiegazione aggiuntivaPer regolare la posizione dell'immagine della copertina, premere Spostam. immag. copertina. Premere Anter o Posteriore per selezionare il lato di stampa, quindi premere Su/Giù o Destr./Sin. per selezionare la direzione di regolazione. Usare il tastierino numerico del pannello a sfioramento, down, up, o il tastierino numerico nel pannello di controllo per inserire il valore desiderato, quindi premere +/- per selezionare il valore di regolazione positivo o negativo.
Premere OK.
La schermata torna alla schermata Brossatura.
La schermata mostra i dettagli delle impostazioni brossura correnti. Verificare le impostazioni.
Premere due volte OK per tornare alla schermata COPIA.

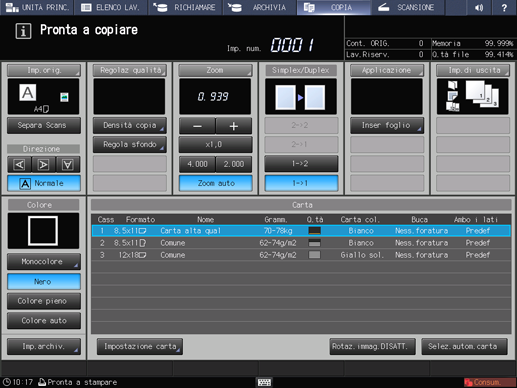

L'icona Brossura è visualizzata in Imp.di uscita nella schermata COPIA.
Premere le condizioni di copia aggiuntive desiderate.
Quando si eseguono copie su 2 lati, selezionare 1->2 o 2->2.
spiegazione aggiuntivaSe il numero delle pagine originali supera la capacità di impilamento massima dell'ADF, usare la modalità Scansione separata.
Inserire la quantità di stampa desiderata con il tastierino nel pannello di controllo.
Si consiglia di stampare un solo set prima di eseguire diversi set.
Una volta emesso un set, lo spessore effettivo del set corpo è visualizzato nella schermata Brossatura.
Usare queste informazioni per regolare la dimensione dorso se differisce dal valore specificato in precedenza.
Premere Avvio sul pannello di controllo.
spiegazione aggiuntivaLa Brossuratrice PB-503 non funziona quando il riscaldatore della brossuratrice si sta riscaldando. Quando il riscaldamento è completo, le operazioni della macchina si avviano automaticamente.
AVVISO
Non aprire mai lo sportello anteriore della brossuratrice mentre sono in corso le operazioni della macchina. In caso contrario la macchina interromperà immediatamente le operazioni e potrebbero verificarsi degli inceppamenti.
