[Aj. pos. límite original ADF]
Descripción general
Ajuste la posición de inicio del escaneado en el ADF y el centrado de imagen en la dirección transversal.
La precisión de escaneado se mantiene realizando ajustes periódicos.
NOTA
Para realizar los ajustes correctos, configure previamente estas opciones.
- Para ajustar la posición de inicio de escaneado: ejecute [Aj.ampl.dir.alimentación] en [Ajuste de ADF].
- Para ajustar el centrado de imagen: ejecute [Ajuste de centrado] en [Ajuste de impresora].
Referencia
- Para obtener más información sobre el [Aj.ampl.dir.alimentación] en [Ajuste de ADF], consulte [Aj.ampl.dir.alimentación].
- Para obtener más información sobre el [Ajuste de centrado] en [Ajuste de impresora], consulte [Ajuste de centrado].

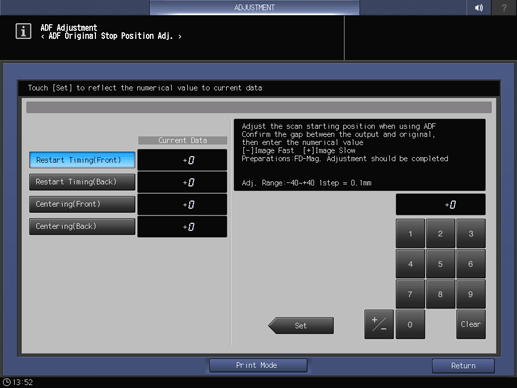

Procedimiento de ajuste (ajuste de la posición de inicio de escaneado)
1
Seleccione [Reiniciar temp.(fr.)] o [Reiniciar temp.(post.)].
2
Pulse [Modo impresión].
Se visualiza la pantalla de configuración.
3
Cargue papel A4 en la bandeja y seleccione esa bandeja de papel.
_MJA029682B_D.png)
[Simple/Dúplex] se selecciona automáticamente, no necesita cambiar esta opción.
4
Coloque un patrón de pruebas en la bandeja del ADF y pulse Iniciar en el Panel de control.
Si seleccionó [Reiniciar temp.(fr.)] en el paso 1, cargue el gráfico de prueba con la parte frontal hacia arriba.
Si seleccionó [Reiniciar temp.(post.)] en el paso 1, cargue el gráfico de prueba con la parte posterior hacia arriba.
5
Se escanea el gráfico de prueba y se imprime una muestra.
6
Compruebe el error de alineación comparando el papel impreso con el gráfico.
Valor estándar: 0 mm ^ 1,0 mm
7
Si se requiere algún ajuste, pulse [Salir ModoImpr] para volver a la pantalla de configuración.
8
Utilice el teclado en pantalla para introducir el valor numérico.
_MCO030641B_D.png)
Utilice [+ / -] para seleccionar el signo positivo o negativo del valor numérico. Para cambiar [Datos actuales], pulse [Definir].
[Rango de ajuste: -40~+40 1 paso = 0,1 mm]
9
Repita los pasos 2 y 8 hasta obtener el resultado deseado.
Procedimiento de ajuste (ajuste de centrado de imagen)
1
Seleccione [Centrado(frontal)] o [Centrado(posterior)].
2
Pulse [Modo impresión].
[Simple/Dúplex] se selecciona automáticamente, no necesita cambiar esta opción.
3
Cargue papel A4 en la bandeja y seleccione esa bandeja de papel.
4
Coloque un patrón de pruebas en la bandeja del ADF y pulse Iniciar en el Panel de control.
Si seleccionó [Centrado(frontal)] en el paso 1, cargue el gráfico de prueba con la parte frontal hacia arriba.
Si seleccionó [Centrado(posterior)] en el paso 1, cargue el gráfico de prueba con la parte posterior hacia arriba.
5
Se escanea el gráfico de prueba y se imprime una muestra.
6
Compruebe el error de alineación comparando el papel impreso con el gráfico.
Valor estándar: 0 mm ^ 2,0 mm
7
Si se requiere algún ajuste, pulse [Salir ModoImpr] para volver a la pantalla de configuración.
8
Utilice el teclado en pantalla para introducir el valor numérico.
_MCO030642C_D.png)
Utilice [+ / -] para seleccionar el signo positivo o negativo del valor numérico. Para cambiar [Datos actuales], pulse [Definir].
[Rango de ajuste: -44~+44 1 paso = 0,1 mm]
9
Repita los pasos 2 y 8 hasta obtener el resultado deseado.
