Manual del operador

Inicio > Ajuste > [Ajuste de la unidad de corte] > [Modo recorte 4 bordes] > [Posic.perforación dir.trans.]

[Posic.perforación dir.trans.]

Descripción general
Procedimiento de configuración

Descripción general

Ajuste la posición de perforación en dirección transversal.

NOTA

Para utilizar esta función se necesita la siguiente opción.

  • Unidad de corte TU-510 con la Unidad de perforación PE-102 instalada

Procedimiento de configuración

1
Pulse [Modo impresión].
2
Cargue el papel que desee en una bandeja de papel y seleccione esta bandeja de papel.

  • Si se define un perfil de recorte, solo puede seleccionar el mismo tamaño de papel que el configurado en el perfil de recorte.

  • Solo cuando se define el perfil de recorte, es posible configurar el corte en [Recortar] de [Config.salida].

3
Pulse Iniciar en el Panel de control.

Se imprime una muestra.

4
Compruebe la posición de perforación.
5
Si se requiere algún ajuste, pulse [Salir ModoImpr] para volver a la pantalla de configuración.
6

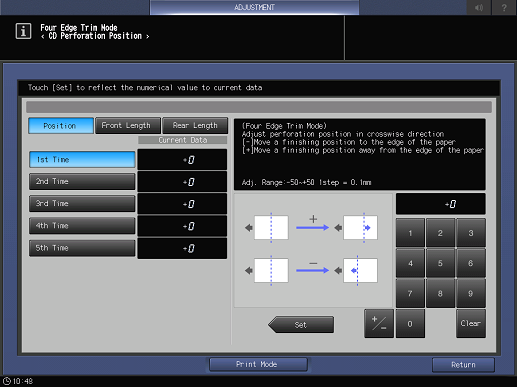

Pulse [Posición].
7
Utilice el teclado en pantalla para introducir el valor numérico.

  • Utilice [+ / -] para seleccionar el signo positivo o negativo del valor numérico. Para cambiar [Datos actuales], pulse [Definir].

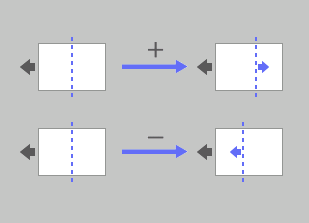

  • (-) Para desplazar la posición de perforación hacia el borde delantero, (+) para desplazar la posición de perforación hacia el borde posterior

  • [Rango de ajuste: -50 - +50 1 paso = 0,1 mm]

8
Pulse [Long.frontal].

  • Ajuste esta opción cuando se produzca desplazamiento de la segunda posición antes de la perforación en dirección transversal con [Modo recorte 4 bordes].

9
Utilice el teclado en pantalla para introducir el valor numérico.

  • Utilice [+ / -] para seleccionar el signo positivo o negativo del valor numérico. Para cambiar [Datos actuales], pulse [Definir].

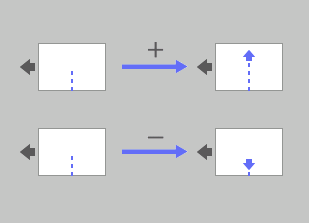

  • (-) Para acortar la perforación, (+) para alargar la perforación

  • [Rango de ajuste: -50 - +50 1 paso = 0,1 mm]

10
Pulse [Long.posterior].

  • Ajuste esta opción cuando se produzca desplazamiento de la segunda posición detrás de la perforación en dirección transversal con [Modo recorte 4 bordes].

11
Utilice el teclado en pantalla para introducir el valor numérico.

  • Utilice [+ / -] para seleccionar el signo positivo o negativo del valor numérico. Para cambiar [Datos actuales], pulse [Definir].

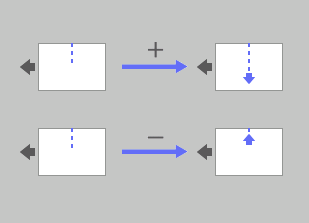

  • (-) Para acortar la perforación, (+) para alargar la perforación

  • [Rango de ajuste: -50 - +50 1 paso = 0,1 mm]

12
Repita los pasos 1 y 11 hasta obtener el resultado deseado.
