[Aj. alineación dir. transv.]

Descripción general
Procedimiento de configuración

Descripción general

Ajuste la cantidad de alineación en la dirección transversal de la Unidad de corte TU-510.

NOTA

Para utilizar esta función se necesita la siguiente opción.

  • Unidad de corte TU-510 con la Unidad de papel extralargo MK-764 instalada
Sugerencias
  • Este elemento se utiliza para ajustar el sesgo en el papel para pancartas. Al cortar tarjetas de presentación utilizando papel de tamaño estándar, también puede ajustar el sesgo cambiando el ajuste de [Alin.pancarta dir.tran5].

Procedimiento de configuración

1

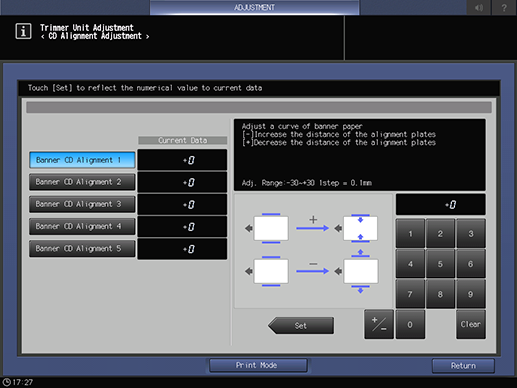

Pulse la tecla de selección de la posición de alineación que desee.
2
Pulse [Modo impresión].
3
Cargue el papel que desee en una bandeja de papel y seleccione esta bandeja de papel.
4
Pulse Iniciar en el Panel de control.

Se imprime una muestra.

5
Compruebe la distorsión o el sesgo de la posición de postprocesamiento.
6
Si se requiere algún ajuste, pulse [Salir ModoImpr] para volver a la pantalla de configuración.
7
Utilice el teclado en pantalla para introducir el valor numérico.

  • Utilice [+ / -] para seleccionar el signo positivo o negativo del valor numérico. Para cambiar [Datos actuales], pulse [Definir].

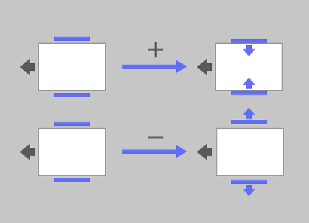

  • (-) Para reducir el empuje hacia dentro de la placa de alineación, (+) para reducir el empuje hacia dentro de la placa de alineación

  • [Rango de ajuste: -30 - +30 1 paso = 0,1 mm]

8
Repita los pasos 2 y 7 hasta obtener el resultado deseado.
