Inicio > Ajuste > [Ajuste de la unidad de corte] > [Modo 1x1-1x3/1x1-3x3] > ¿Qué significa [Modo 1x1-1x3/1x1-3x3]?

¿Qué significa [Modo 1x1-1x3/1x1-3x3]?

Descripción general

Ajuste el [Modo 1x1-1x3/1x1-3x3] de la Unidad de corte TU-510.

Permite ajustar la posición de recorte, la posición de corte lateral, la posición de hendidura y la posición de perforación.

NOTA

Para utilizar esta función es necesario disponer de la opción Unidad de corte TU-510.

Elementos de configuración

Acceso en pantalla

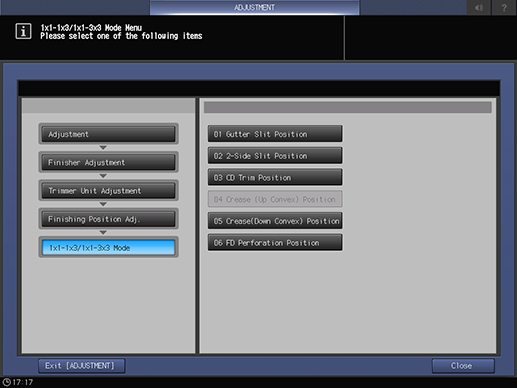

Panel táctil - [UN.PRINC.] - [Ajuste] - [Ajuste unidad de acabado] - [Ajuste de la unidad de corte] - [Ajuste posición acabado] - [Modo 1x1-1x3/1x1-3x3]

Elemento de configuración	Descripción
[Posición de corte central]	Permite ajustar la posición de corte central. Aunque se cambie el valor numérico, la anchura del medianil permanece sin cambio.
[Posición corte lateral]	Permite ajustar la posición de corte lateral en la dirección de alimentación del papel.
[Posic. recorte dir. transv.]	Ajuste la posición de recorte en dirección transversal.
[Pos.hendid.(convexo arrib.)]	Permite ajustar la posición de hendidura (convexo arriba). El ajuste no puede realizarse en esta pantalla.
[Pos.hendidura(convexo abajo)]	Ajuste la posición de hendidura (cara convexa abajo).
[Posic. perforación dir.alim.]	Ajuste la posición de perforación en la dirección de alimentación.
