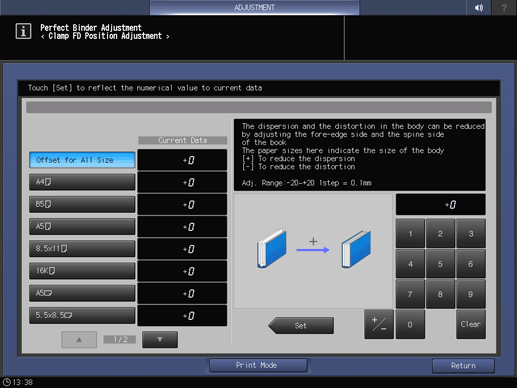

[Aj.posición abrazadera FD]

Ajuste la anchura de alineación en la dirección de corte (dirección de alimentación de papel) de la tripa en la sección de la abrazadera.

Realice este ajuste si se produce error de alineación o distorsión en la dirección de corte de la tripa al hacer encuadernación a la americana con el Encuadernador PB-503.

Sugerencias

• Si se introduce un valor numérico en [Offset tamaño compl.], se aplica a todos los tamaños de papel. Si se introduce un valor numérico para un tamaño de papel concreto, el valor de ajuste será la suma del valor introducido para el tamaño de papel concreto y el valor introducido en [Offset tamaño compl.].

1

Cargue las portadas en la Bandeja de cubierta de la unidad de encuadernación o en cualquier bandeja.

• Si desea utilizar una bandeja de papel, debe definirla como bandeja de portadas seleccionando [Encuadern.] en [Config.salida]. Para obtener más información, consulte [Bandeja de cubierta].

2

Cargue papel para tripa en una bandeja cualquiera.

3

Seleccione la tecla del tamaño de papel que desee ajustar.

4

Pulse [Modo impresión].

5

Seleccione la bandeja donde cargó el papel para tripa en el paso 2.

6

Pulse Iniciar en el Panel de control.

Se imprime una muestra de encuadernación a la americana.

7

Compruebe si la dirección secundaria de escaneado de la tripa está unificada en todas las páginas.

8

Si se requiere algún ajuste, pulse [Salir ModoImpr] para volver a la pantalla de configuración.

9

Utilice el teclado en pantalla para introducir el valor numérico.

• Utilice [+ / -] para seleccionar el signo positivo o negativo del valor numérico. Para cambiar [Datos actuales], pulse [Definir].

• (-) To Para reducir la distorsión, (+) Para reducir los errores de alineación

• [Rango aj.:-20~+20 1fase = 0,1mm]

10

Repita los pasos 4 y 9 hasta obtener el resultado deseado.
