Manual del operador

Inicio > Ajuste > [Ajuste de calidad] > [Diagnóstico de imagen] > [Diagnóstico detallado]

[Diagnóstico detallado]

Descripción general
Elementos de configuración

Descripción general

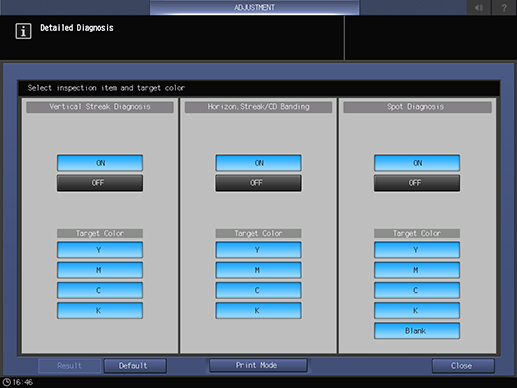

Permite ejecutar el [Diagnóstico detallado].

Puede realizarse un diagnóstico eficaz seleccionando cualquier elemento.

Elementos de configuración

NOTA
  • Se requiere un ajuste por parte del servicio de asistencia técnica (CE) para visualizar la [Raya horizon./desig. DT]. Póngase en contacto con el servicio de asistencia técnica.
Referencia
  • Para obtener más información sobre el procedimiento de [Diagnóstico detallado], consulte [Ajuste/mantenimiento].

Elemento de configuración

Descripción

[Diagn. trazo vertical]

Configure los ajustes para detectar las rayas verticales que aparecen en la imagen.

[Diagn.TrazoHorizontal]

Configure los ajustes para detectar las rayas horizontales que aparecen en la imagen.

[Raya horizon./desig. DT]

Configure los ajustes para detectar si la imagen contiene irregularidades periódicas horizontales o transversales.

[Diagnóstico del punto]

Configure los ajustes para detectar las manchas (rayas blancas, pérdida de color, manchas negras o blancas o imperfecciones en la superficie posterior) que aparecen en una imagen.

[Color de destino]

Seleccione al menos 1 color objetivo para diagnosticar.

Esta opción está disponible cuando hay varios diagnósticos configurados en [Activado].

[Predeterminado]

[Activado] y [Color de destino] se seleccionan para cada opción de diagnóstico.

[Modo impresión]

Impresión de un gráfico para iniciar el [Diagnóstico detallado].

[Resultado]

Puede consultar el resultado del diagnóstico en [Diagnóstico detallado].
