[Ajuste ancho papel]
Descripción general
Ajuste la posición de la placa de alineación en la dirección transversal de la Unidad de relé RU-510 para eliminar el error de alineación de los orificios perforados.
Esta función está disponible cuando se transfiere el papel hacia la siguiente etapa de la unidad de acabado, mientras está doblado o sesgado.
Procedimiento de configuración
1
Pulse [Modo impresión].
2
Cargue papel A4 en la bandeja y seleccione esa bandeja de papel.
3
Ajuste el número de copias a 10 y pulse Iniciar en el Panel de control.
Se imprime una muestra. En esta sección se describe una muestra con orificios perforados.
4

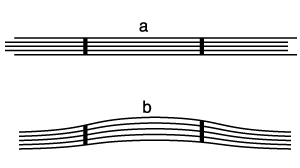

Compruebe si hay error de alineación "a" y distorsión "b" en los orificios perforados.
_MCO031195A_D.png)
a: el error de alineación se produce si la separación de la placa de alineación es superior a la anchura del papel.
b: se produce distorsión en los orificios perforados si la separación de la placa de alineación es inferior a la anchura del papel.
5
Si se requiere algún ajuste, pulse [Salir ModoImpr] para volver a la pantalla de configuración.
6
Utilice el teclado en pantalla para introducir el valor numérico.
Utilice [+ / -] para seleccionar el signo positivo o negativo del valor numérico. Para cambiar [Datos actuales], pulse [Definir].
(-) To Para reducir la dispersión, (+) Para reducir los errores de alineación
[Rango aj.:-20~+20 1fase = 0,1mm]
Para realizar los ajustes, asigne al ajuste del ancho del papel el valor máximo (para reducir el error de alineación), ajuste en la dirección para reducir la dispersión y busque el punto donde el agujero pasante de los orificios perforados esté bien alineado.
7
Repita los pasos 1 y 6 hasta obtener el resultado deseado.
