[Ajuste corte paralelo]
Descripción general
Ajuste el paralelismo entre la línea de corte y el borde frontal en la Unidad de grapado en el lomo SD-513.
Realice este ajuste si hay algún problema con la forma de las impresiones.
NOTA
Para utilizar esta función se necesita la siguiente opción.
- Unidad de grapado en el lomo SD-513 con la Unidad de plegado FD-504 instalada

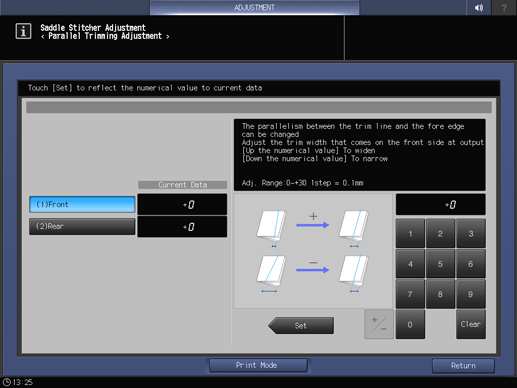

Procedimiento de configuración
1
Seleccione [(1)Delante] o [(2)Detrás].
2
Pulse [Modo impresión].
3
Cargue papel A3 w o 11 e 17 w en cualquier bandeja de papel y selecciónela.
4
Pulse Iniciar en el Panel de control.
Se imprime una muestra.
5

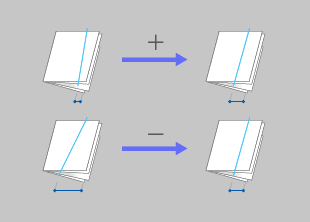

Compruebe el paralelismo "a" del borde de corte.
Valor estándar: a = 4,0 mm o menos (cantidad de plegado y grapado: 50 hojas)
6
Si se requiere algún ajuste, pulse [Salir ModoImpr] para volver a la pantalla de configuración.
7
Utilice el teclado en pantalla para introducir el valor numérico.
Utilice [+ / -] para seleccionar el signo positivo o negativo del valor numérico. Para cambiar [Datos actuales], pulse [Definir].
[Rango de ajuste:0~+30 1 paso = 0,1 mm]
8
Repita los pasos 2 y 7 hasta obtener el resultado deseado.
