[Ajuste recorte cubierta]

Descripción general
Procedimiento de configuración

Descripción general

Ajuste la anchura de corte de la hoja de portada derecha para la tripa.

Realice este ajuste si hay algún problema con la posición de la portada al hacer encuadernación a la americana con el Encuadernador PB-503.

NOTA

Para realizar los ajustes correctos, configure previamente estas opciones.

  • Ejecute [Ajuste borde ant.cubierta] en [Ajuste encuadernadora].
Referencia

Procedimiento de configuración

1
Cargue las portadas en la Bandeja de cubierta de la unidad de encuadernación o en cualquier bandeja.

  • Si desea utilizar una bandeja de papel, debe definirla como bandeja de portadas seleccionando [Encuadern.] en [Config.salida]. Para obtener más información, consulte [Bandeja de cubierta].

2
Cargue papel para tripa en una bandeja cualquiera.
3
Seleccione [Bandeja Encuadern.], o seleccione [Excepto bandeja de enc.] si seleccionó una bandeja cualquiera en el paso 1.
4
Pulse [Modo impresión].
5
Seleccione la bandeja donde cargó el papel para tripa en el paso 2.
6
Pulse Iniciar en el Panel de control.

Se imprime una muestra de encuadernación a la americana.

7
Compruebe que el borde delantero de la cubierta derecha coincide con el de la cubierta izquierda.

  • (1) Portada izquierda (2) Portada derecha (3) Posición de recorte

8
Si se requiere algún ajuste, pulse [Salir ModoImpr] para volver a la pantalla de configuración.
9

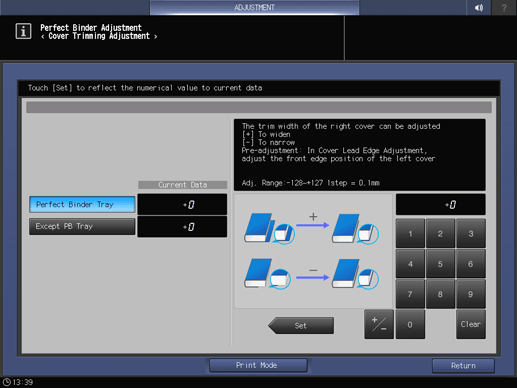

Utilice el teclado en pantalla para introducir el valor numérico.

  • Utilice [+ / -] para seleccionar el signo positivo o negativo del valor numérico. Para cambiar [Datos actuales], pulse [Definir].

  • (-) Para estrechar (+) Para ensanchar

  • [Rango aj.:-128~+127 1fase = 0,1mm]

10
Repita los pasos 4 y 9 hasta obtener el resultado deseado.
