[Ajuste pos. pleg. tríptico]

Descripción general
Procedimiento de configuración

Descripción general

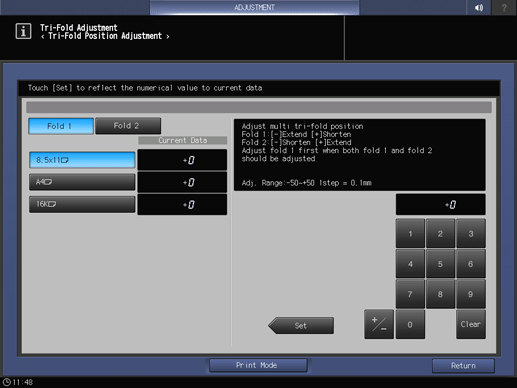

Permite ajustar la posición de plegado para [Pleg.3 múlt.].

Realice este ajuste si la posición de plegado de [Pleg.3 múlt.] se desvía del valor estándar.

Confirme los siguientes valores estándar en el paso 5.

Tamaño de papel

Valor estándar a

Valor estándar b

[8.5e11w]

De 95,0 mm -2,0 mm a +2,0 mm

De 101,0 mm -2,0 mm a +2,0 mm

[A4w]

De 89,4 mm -2,0 mm a +2,0 mm

De 95,0 mm -2,0 mm a +2,0 mm

[16Kw]

De 88,0 mm -2,0 mm a +2,0 mm

De 91,0 mm -2,0 mm a +2,0 mm

Procedimiento de configuración

1
Pulse la tecla de selección del tamaño de papel que vaya a ajustar.
2
Pulse [Modo impresión].
3
Cargue papel del tamaño seleccionado en el paso 1 en cualquier bandeja y seleccione esa bandeja de papel.

  • [Escan. separado] se ajusta automáticamente a [Pleg.3 múlt.].

4
Pulse Iniciar en el Panel de control.

Se imprime una muestra.

5
Compruebe las longitudes "a" y "b" en el papel de salida.

  • El valor estándar "b" que se muestra en el paso 5 se cambia aunque se cambie la posición de [Pliegue 1] y [Pliegue 2].

6
Si se requiere algún ajuste, pulse [Salir ModoImpr] para volver a la pantalla de configuración.

  • Para ajustar [Pliegue 1] y [Pliegue 2], debe ajustar primero [Pliegue 1]. Esto es debido a que la posición de [Pliegue 1] se utiliza como posición de referencia para [Pliegue 2].

7
Seleccione [Pliegue 1].
8
Utilice el teclado en pantalla para introducir el valor numérico.

  • Utilice [+ / -] para seleccionar el signo positivo o negativo del valor numérico. Para cambiar [Datos actuales], pulse [Definir].

  • [Rango aj.:-50~+50 1paso = 0,1mm]

9
Seleccione [Pliegue 2].
10
Utilice el teclado en pantalla para introducir el valor numérico.

  • Utilice [+ / -] para seleccionar el signo positivo o negativo del valor numérico. Para cambiar [Datos actuales], pulse [Definir].

  • [Rango aj.:-50~+50 1paso = 0,1mm]

11
Repita los pasos 2 y 10 hasta obtener el resultado deseado.
