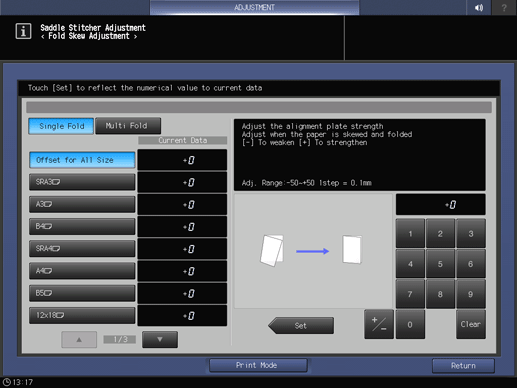

[Ajuste inclinación pliegue]

Ajuste el valor de empuje de las placas de ajuste para la Unidad de grapado en el lomo SD-513.

Realice este ajuste cuando la línea de plegado quede inclinada en [Pliegue 1] o [Pleg.multi].

Sugerencias

• Si se introduce un valor numérico en [Offset tamaño compl.], se aplica a todos los tamaños de papel. Si se introduce un valor numérico para un tamaño de papel concreto, el valor de ajuste será la suma del valor introducido para el tamaño de papel concreto y el valor introducido en [Offset tamaño compl.].

1

Seleccione [Pliegue 1] o [Pleg.multi].

2

Pulse la tecla de selección del tamaño de papel que vaya a ajustar.

3

Pulse [Modo impresión].

4

Cargue papel del tamaño que se vaya a ajustar en cualquier bandeja y seleccione esa bandeja de papel.

5

Pulse Iniciar en el Panel de control.

Se imprime una muestra.

6

Compruebe la inclinación de la línea de plegado.

7

Si se requiere algún ajuste, pulse [Salir ModoImpr] para volver a la pantalla de configuración.

8

Utilice el teclado en pantalla para introducir el valor numérico.

• Utilice [+ / -] para seleccionar el signo positivo o negativo del valor numérico. Para cambiar [Datos actuales], pulse [Definir].

• [Rango aj.:-50~+50 1fase = 0,1mm]

9

Repita los pasos 3 y 8 hasta obtener el resultado deseado.
