[Pos.hend.plegado tríptico]

Descripción general
Procedimiento de configuración

Descripción general

Ajuste la posición de hendidura de plegado en tríptico de la Unidad de hendidura CR-101 instalada en la Unidad de grapado en el lomo SD-513.

Realice este ajuste si la distancia desde el borde del papel hasta la posición de hendidura se desvía del valor estándar tanto en la posición de hendidura de [Pliegue 1] como en la posición de hendidura de [Pliegue 2].

NOTA

Para realizar los ajustes correctos, configure previamente estas opciones.

  • Ejecute [Aj. Posic. plegado triple] en [Ajuste de SD].
NOTA
  • Una vez ajustada la posición de hendidura, es posible que la posición de plegado no coincida con la posición de hendidura según el peso del papel. En ese caso, repita este ajuste para que la posición de plegado coincida con la posición de hendidura.
Sugerencias
  • Si se introduce un valor numérico en [Offset tamaño compl.], se aplica a todos los tamaños de papel. Si se introduce un valor numérico para un tamaño de papel concreto, el valor de ajuste será la suma del valor introducido para el tamaño de papel concreto y el valor introducido en [Offset tamaño compl.].
Referencia

Procedimiento de configuración

1
Pulse la tecla de selección del tamaño de papel que vaya a ajustar.
2
Pulse [Modo impresión].
3
Cargue papel del tamaño que se vaya a ajustar en cualquier bandeja y seleccione esa bandeja de papel.
4
Pulse Iniciar en el Panel de control.

Se imprime una muestra.

5
Compruebe el error de alineación "a" entre la línea de plegado del papel de salida y la parte de la hendidura.

  • Valor estándar: a = -1,0 mm a +1,0 mm o menos

  • (1) Línea de plegado (2) Parte de la hendidura

6
Si se requiere algún ajuste, pulse [Salir ModoImpr] para volver a la pantalla de configuración.
7
Seleccione [Pliegue 1].
8

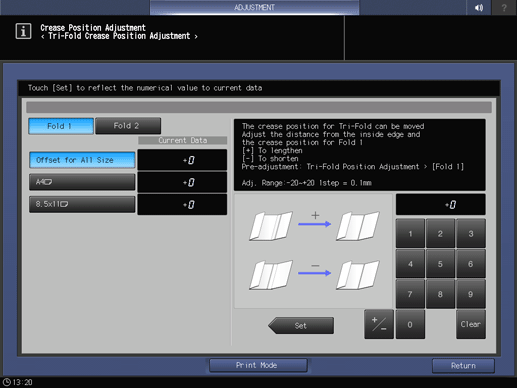

Utilice el teclado en pantalla para introducir el valor numérico.

  • Utilice [+ / -] para seleccionar el signo positivo o negativo del valor numérico. Para cambiar [Datos actuales], pulse [Definir].

  • [Rango de ajuste:-20~+20 1 paso = 0,1 mm]

  • Ajuste la distancia entre el borde interior y la posición de hendidura Pliegue 1.

9
Seleccione [Pliegue 2].
10
Utilice el teclado en pantalla para introducir el valor numérico.

  • Utilice [+ / -] para seleccionar el signo positivo o negativo del valor numérico. Para cambiar [Datos actuales], pulse [Definir].

  • [Rango de ajuste:-20~+20 1 paso = 0,1 mm]

  • Ajuste la distancia entre el borde interior y la posición de hendidura Pliegue 2.

11
Repita los pasos 2 y 10 hasta obtener el resultado deseado.
