¿Qué significa [Diagnóstico de imagen]?

Descripción general
Tipos de gráfico y número de hojas impresas para el [Diagnóstico simple]
Tipos de gráfico y número de hojas impresas para el [Diagnóstico detallado]
Elementos de configuración

Descripción general

Permite configurar o ejecutar el [Diagnóstico de imagen].

Realizando [Diagnóstico simple] o [Diagnóstico detallado], puede detectar rayas y manchas que aparezcan en la imagen.

El [Diagnóstico de imagen] es una función que diagnostica si en las imágenes aparecen rayas, manchas (rayas blancas, pérdida de color, manchas negras o blancas, o imperfecciones en la superficie posterior), etc. Es posible mejorar la estabilidad de la calidad de imagen si se realizan varios ajustes después de comprobar el resultado del diagnóstico.

Se recomienda ejecutar el diagnóstico de imagen una vez al día después de poner en funcionamiento el sistema.

NOTA
  • [Diagnóstico de imagen] no se visualiza de forma predeterminada. Para utilizar esta configuración, póngase en contacto con el servicio de asistencia técnica.
NOTA
  • Para utilizar esta función es necesario disponer de la opción Unidad Intelligent Quality Care IQ-501.
Sugerencias
  • Con la [Configuración del nivel diagnóstico] puede establecer el estándar de inspección (nivel de diagnóstico) para [Diagnóstico de imagen]. Se requiere un ajuste por parte del servicio de asistencia técnica (CE) para visualizar la [Configuración del nivel diagnóstico]. Póngase en contacto con el servicio de asistencia técnica.
  • Cuando se completan el diagnóstico y el análisis de imagen, se generan "datos de diagnóstico de análisis" y "datos de diagnóstico de imagen de escáner". Los datos de diagnóstico generados se pueden enviar al representante del servicio al cliente. Para obtener más información sobre el envío de registros, consulte [Permiso envío imagen error]o póngase en contacto con su representante del servicio al cliente.
  • El número de hojas de gráfico impresas para cada diagnóstico se incluyen en el contador de impresiones.

Tipos de gráfico y número de hojas impresas para el [Diagnóstico simple]

Tipo de gráfico

Número de hojas

Gráfico de banda horizontal

1 hoja

Gráfico de banda vertical

1 hoja

Gráfico básico de diagnóstico de imagen

1 hoja

Tipos de gráfico y número de hojas impresas para el [Diagnóstico detallado]

Detalles de [Diagn. trazo vertical]*1

Tipos de gráfico de área completa y número de hojas impresas

Curva gamma de la impresora 1 cara

Sólido 1 cara

Normal

Y

M

C

K

Y

M

C

K

Y

M

C

K

Diagnóstico común de trazo vertical

1 hoja

1 hoja

1 hoja

1 hoja

-

-

-

-

-

-

-

-

Diagnóstico monocolor de trazo vertical

2 hojas

2 hojas

2 hojas

2 hojas

1 hoja

1 hoja

1 hoja

1 hoja

2 hojas

2 hojas

2 hojas

2 hojas

Detalles de [Diagn.TrazoHorizontal]

Tipos de gráficos de área completa (1 cara) y número de hojas impresas

Medio tono

Y

M

C

K

Diagnóstico de trazo horizontal

6 hojas

6 hojas

6 hojas

6 hojas

Detalles de [Raya horizon./desig. DT]*1

Tipos de gráficos de área completa (1 cara) y número de hojas impresas

Medio tono

Y

M

C

K

[Raya horizon./desig. DT]

6 hojas

6 hojas

6 hojas

6 hojas

*1: Salida solo para realizar el Diagnóstico detallado cuando el Diagnóstico simple detecta un error.

Detalles de [Diagnóstico del punto]

Tipos de gráficos de área completa (1 cara) y número de hojas impresas

Tipos de gráficos de área completa (2 caras) y número de hojas impresas

Medio tono

Página en blanco

Medio tono

Y

M

C

K

M

Diagnóstico del punto

6 hojas

6 hojas

6 hojas

6 hojas

6 hojas

-

Elementos de configuración

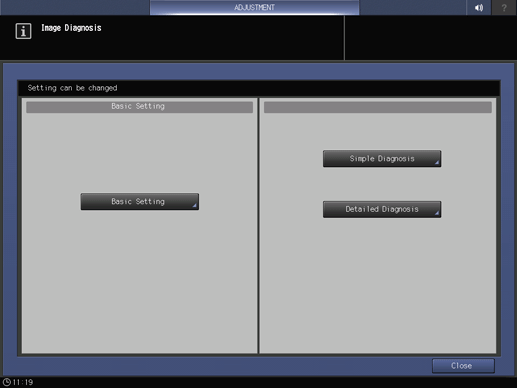

Acceso en pantalla

  • Panel táctil - [UN.PRINC.] - [Ajuste] - [Ajuste de calidad] - [Diagnóstico de imagen]

Elemento de configuración

Descripción

[Configuración básica]

Configure los ajustes para realizar automáticamente un [Diagnóstico detallado] cuando se detecte un error en el [Diagnóstico simple].

[Diagnóstico simple]

Permite ajustar la calidad de imagen al imprimir un gráfico para [Diagnóstico simple].

[Diagnóstico detallado]

Permite ajustar la calidad de imagen al imprimir un gráfico para [Diagnóstico detallado].
