Descripción general
Procedimiento de configuración

Descripción general

Ajuste la posición de plegado para [Paralelo doble] en la Unidad de plegado FD-503. Realice este ajuste cuando la posición de plegado se desvíe del valor estándar.

Sugerencias
  • Si se introduce un valor numérico en [Offset tamaño compl.], se aplica a todos los tamaños de papel. Si se introduce un valor numérico para un tamaño de papel concreto, el valor de ajuste será la suma del valor introducido para el tamaño de papel concreto y el valor introducido en [Offset tamaño compl.].
  • Para ajustar [Pliegue 1] y [Pliegue 2], debe ajustar primero [Pliegue 1].

Confirme los siguientes valores estándar en el paso 5.

Tamaño de papel

Valor estándar a

Valor estándar b

[A3w]

208,5 mm

103,8 mm

[B4w]

180,5 mm

89,8 mm

[SRA4w]

158,5 mm

78,7 mm

[A4w]

147,0 mm

73,0 mm

[12e18w]

227,1 mm

113,1 mm

[11e17w]

214,4 mm

106,7 mm

[8.5e14w]

176,3 mm

87,7 mm

[8.5e11w]

138,2 mm

68,6 mm

[8Kw]

193,5 mm

96,3 mm

Procedimiento de configuración

1
Pulse la tecla de selección del tamaño de papel que vaya a ajustar.
2
Pulse [Modo impresión].
3
Cargue papel del tamaño seleccionado en el paso 1 en cualquier bandeja y seleccione esa bandeja de papel.

  • [Escan. separado] se ajusta automáticamente a [Paralelo doble].

4
Pulse Iniciar en el Panel de control.

Se imprime una muestra.

5
Compruebe las longitudes "a" y "b" en el papel impreso.

  • Valor estándar: a, b = -1,5 mm a +1,5 mm o menos

  • (1) [Pliegue 1], (2) [Pliegue 2]

6
Si se requiere algún ajuste, pulse [Salir ModoImpr] para volver a la pantalla de configuración.
7
Seleccione [Pliegue 1].
8

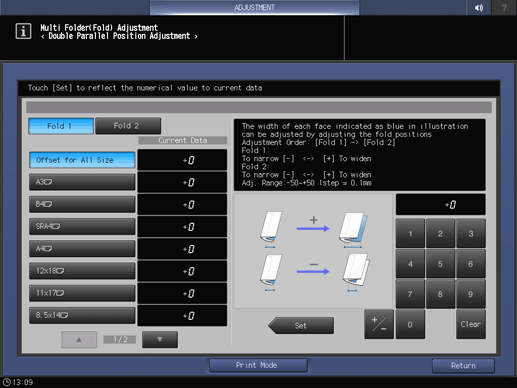

Utilice el teclado en pantalla para introducir el valor numérico.

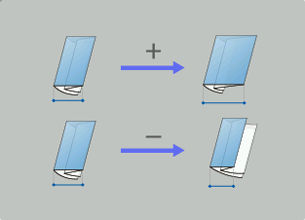

  • Utilice [+ / -] para seleccionar el signo positivo o negativo del valor numérico. Para cambiar [Datos actuales], pulse [Definir].

  • [Rango aj.:-50~+50 1fase = 0,1mm]

9
Seleccione [Pliegue 2].
10
Utilice el teclado en pantalla para introducir el valor numérico.

  • Utilice [+ / -] para seleccionar el signo positivo o negativo del valor numérico. Para cambiar [Datos actuales], pulse [Definir].

  • [Rango aj.:-50~+50 1fase = 0,1mm]

11
Repita los pasos 2 y 10 hasta obtener el resultado deseado.
