[Pos.hend.port.enc.amer.]
Descripción general
Ajuste la posición de hendidura de la portada de encuadernación a la americana en la Unidad de hendidura CR-101 instalada en la Unidad de grapado en el lomo SD-513.
La posición de hendidura de la cubierta de encuadernación a la americana está controlada de manera que la posición de referencia se define para acomodar la anchura del lomo de encuadernación a la americana. Realice este ajuste cuando la distancia desde el borde del papel hasta la posición de hendidura se desvíe del valor estándar tanto en la 1.ª posición de hendidura como en la 2.ª posición de hendidura.
NOTA
Para utilizar esta función son necesarias todas las opciones siguientes.
- Unidad de grapado en el lomo SD-513 con la Unidad de hendidura CR-101 instalada
- Encuadernador PB-503
Sugerencias
- Si se introduce un valor numérico en [Offset tamaño compl.], se aplica a todos los tamaños de papel. Si se introduce un valor numérico para un tamaño de papel concreto, el valor de ajuste será la suma del valor introducido para el tamaño de papel concreto y el valor introducido en [Offset tamaño compl.].

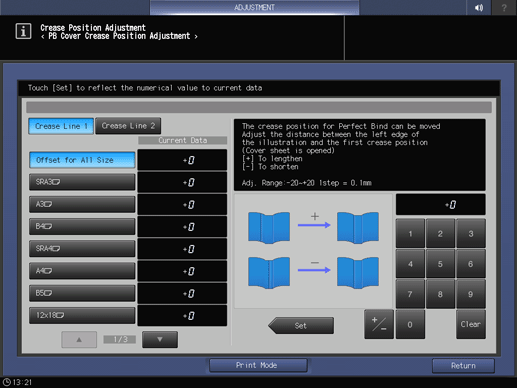

Procedimiento de configuración
1
Pulse la tecla de selección del tamaño de papel que vaya a ajustar.
2
Pulse [Modo impresión].
3
Cargue papel del tamaño que se vaya a ajustar en cualquier bandeja y seleccione esa bandeja de papel.
4
Pulse Iniciar en el Panel de control.
Se imprime una muestra.
5
Compruebe el error de alineación entre la línea de plegado del papel de salida y la hendidura.
6
Si se requiere algún ajuste, pulse [Salir ModoImpr] para volver a la pantalla de configuración.
7
Seleccione [Hendidura 1].
8
Utilice el teclado en pantalla para introducir el valor numérico.
Utilice [+ / -] para seleccionar el signo positivo o negativo del valor numérico. Para cambiar [Datos actuales], pulse [Definir].
[Rango aj.:-20~+20 1fase = 0,1mm]

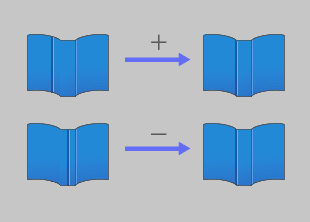

Ajuste la distancia entre el borde del papel a la izquierda de la cara superior de la portada de encuadernación y la primera posición de hendidura.
9
Seleccione [Hendidura 2].
10
Utilice el teclado en pantalla para introducir el valor numérico.
Utilice [+ / -] para seleccionar el signo positivo o negativo del valor numérico. Para cambiar [Datos actuales], pulse [Definir].
[Rango aj.:-20~+20 1fase = 0,1mm]
Ajuste la distancia entre el borde del papel a la izquierda de la cara superior de la portada de encuadernación y la segunda posición de hendidura.
11
Repita los pasos 2 y 10 hasta obtener el resultado deseado.
