[Pos.hendid.(convexo arrib.)]

Descripción general
Procedimiento de configuración

Descripción general

Permite ajustar la posición de hendidura (convexo arriba).

NOTA

Para utilizar esta función se necesita la siguiente opción.

  • Unidad de corte TU-510 con la Unidad de hendidura CR-103 instalada

Procedimiento de configuración

1
Pulse la tecla de selección de ajuste de hendidura que vaya a ajustar.

  • Seleccione la posición de hendidura que se va a ajustar.

2
Pulse [Modo impresión].
3
Cargue el papel que desee en una bandeja de papel y seleccione esta bandeja de papel.

  • Si se define un perfil de recorte, solo puede seleccionar el mismo tamaño de papel que el configurado en el perfil de recorte.

  • Solo cuando se define el perfil de recorte, es posible configurar el corte en [Recortar] de [Config.salida].

4
Pulse Iniciar en el Panel de control.

Se imprime una muestra.

5
Compruebe la posición de hendidura.
6
Si se requiere algún ajuste, pulse [Salir ModoImpr] para volver a la pantalla de configuración.
7

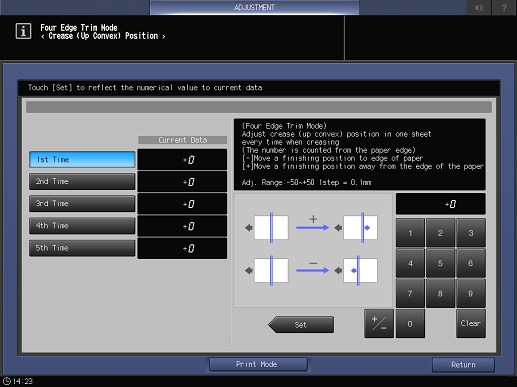

Utilice el teclado en pantalla para introducir el valor numérico.

  • Utilice [+ / -] para seleccionar el signo positivo o negativo del valor numérico. Para cambiar [Datos actuales], pulse [Definir].

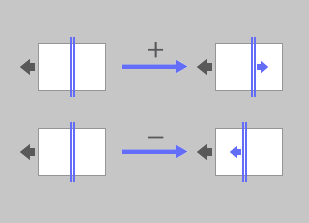

  • (-) Para desplazar la posición de hendidura hacia el borde delantero, (+) para desplazar la posición de hendidura hacia el borde posterior

  • [Rango de ajuste: -50 - +50 1 paso = 0,1 mm]

8
Repita los pasos 2 y 7 hasta obtener el resultado deseado.
