[Aj.sens.color tipo papel]

Descripción general
Procedimiento de ajuste (impresión de un gráfico)
Procedimiento de ajuste (registro de datos colorimétricos en el sistema)

Descripción general

Permite crear valores de ajuste del sensor de color para cada tipo de papel utilizado como origen de ajuste para [Control de densidad de color].

Es posible realizar una medición más precisa si se registran en el sistema los datos colorimétricos creados para adaptarse a distintos tipos de papel y trama.

NOTA

Se requiere una de las opciones siguientes para utilizar esta función.

  • Unidad Intelligent Quality Care IQ-501
  • Unidad de relé RU-518m
NOTA

Estos ajustes son necesarios para utilizar esta función.

  • Asigne a [Usar contr. man. dens. color] el valor [Activado].
Sugerencias
  • Cuando la Unidad Intelligent Quality Care IQ-501 está instalada, se puede imprimir un gráfico para registrar los datos colorimétricos. Para obtener más información, consulte [Ajuste/mantenimiento].
  • Si la Unidad Intelligent Quality Care IQ-501 no está instalada, se requiere un colorímetro.
Referencia

Procedimiento de ajuste (impresión de un gráfico)

Para registrar el valor de ajuste del sensor de color para cada tipo de papel, escanee previamente el gráfico de salida con un colorímetro y cree datos colorimétricos.

1

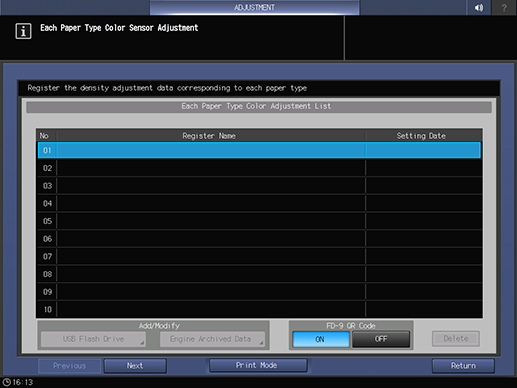

Seleccione el campo deseado en la [Lista aj.sens.color tipo papel].

  • Si la Unidad Intelligent Quality Care IQ-501 no está instalada, aparece el [Código QR FD-9]. Para utilizar el colorímetro MYIRO-9, seleccione [ACT.]. Para utilizar otro colorímetro, seleccione [DESAC.].

  • Cuando se utiliza el colorímetro MYIRO-9, se imprime un código QR en el gráfico de salida.

2
Pulse [Modo impresión].
3

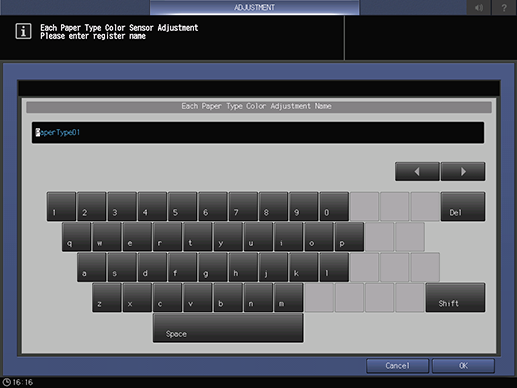

Introduzca el nombre del valor de ajuste del sensor de color para cada tipo de papel y pulse [Aceptar].

  • Se pueden introducir hasta 22 caracteres de un byte.

4

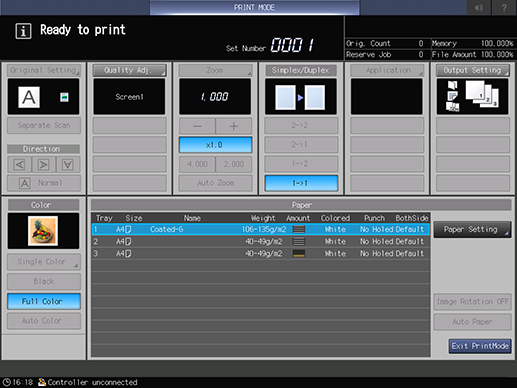

En la pantalla [MODO IMPR.] puede configurar diversos ajustes para la impresión del gráfico.

  • [Ajuste calidad] - [Trama]: Seleccione la trama utilizada para imprimir gráficos.

  • [Config.salida]: Ajuste el destino de impresión del papel.

  • [Papel]: Seleccione una bandeja de papel para imprimir gráficos.

  • [Conf.papel]: Define la configuración del papel para el gráfico impreso.

Referencia
5
Pulse Iniciar en el Panel de control.

Se expulsa un gráfico.

6

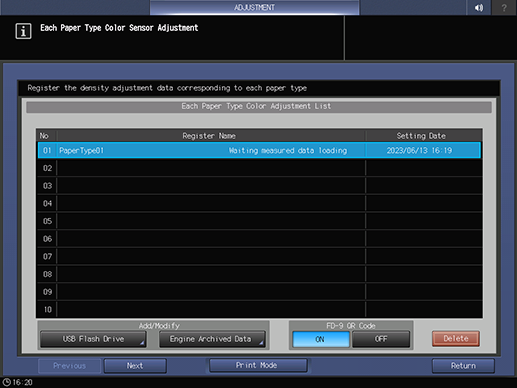

Pulse [Salir ModoImpr].

  • Con la Unidad Intelligent Quality Care IQ-501 instalada: Los datos colorimétricos se registran automáticamente en este sistema.

  • Con la Unidad Intelligent Quality Care IQ-501 no instalada: El sistema entra en estado de espera de carga de datos colorimétricos. Escanee el gráfico con un colorímetro y registre los datos colorimétricos en este sistema. Para obtener más información, consulte Procedimiento de ajuste (registro de datos colorimétricos en el sistema).

Procedimiento de ajuste (registro de datos colorimétricos en el sistema)

Mida el gráfico impreso con un colorímetro, cree datos colorimétricos y regístrelos en este sistema.

Hay 2 formas de registrar los datos colorimétricos.

  • Registro mediante una memoria USB

  • Registro vía web

1
Escanee el gráfico impreso con un colorímetro y cree datos colorimétricos.
2
Si utiliza una memoria USB, guarde los datos colorimétricos en la memoria USB.

  • Para registrar datos colorimétricos en el sistema a través de la Web, debe trasferirlos utilizando Web Utilities. Para obtener más información, consulte [ColorMeasuring data Input].

3
Conecte la memoria USB con los datos colorimétricos al Puerto USB del sistema.
4

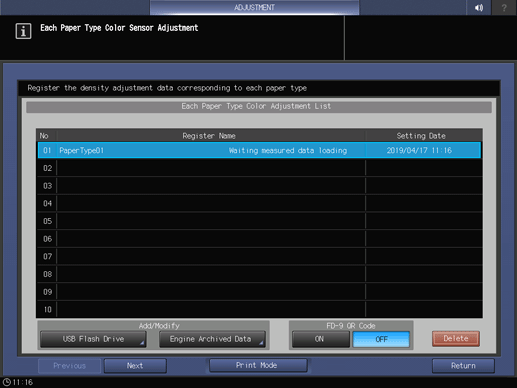

Seleccione el valor de ajuste del sensor de color para cada tipo de papel en el estado de espera de carga de los datos colorimétricos y seleccione [Memoria USB] o [Datos archivados máquina] en [Agregar/Modificar].

  • Para registrar datos colorimétricos a través de una memoria USB, seleccione [Memoria USB]. Para registrar datos colorimétricos a través de la Web, seleccione [Datos archivados máquina].

  • Se abre la pantalla [Selección de archivo de datos de color] y los datos colorimétricos almacenados en la memoria USB o en Web Utilities se muestran en una lista.

NOTA
  • Este puerto solo admite dispositivos de baja potencia. Proporcione una fuente de alimentación externa para los dispositivos que requieren mayor potencia.
  • El sistema puede detectar memorias USB con formato FAT o FAT32. No es posible utilizar unidades USB flash con la plataforma U3 y con funciones de seguridad.
5
Seleccione 1 archivo.

Se cargan todos los archivos relacionados.

Sugerencias

Si la carga falla, compruebe estos puntos.

  • ¿Es correcta la ruta creada para la memoria USB?
  • ¿Están almacenados todos los datos para el número de gráficos? (Se muestra una pantalla de error).
6
Pulse [Aceptar].
