[Pos.hend.plegado central]

Ajuste la posición de hendidura de plegado central de la Unidad de hendidura CR-101 instalada en la Unidad de grapado en el lomo SD-513.

Realice este ajuste cuando la distancia desde el borde de la cubierta hasta la posición de hendidura en la cara superior del papel de salida se desvíe del valor estándar.

NOTA

Para realizar los ajustes correctos, configure previamente estas opciones.

• Ejecute [Aj posición plegado mitad] en [Ajuste de SD].

NOTA

• Una vez ajustada la posición de hendidura, es posible que la posición de plegado no coincida con la posición de hendidura según el peso del papel. En ese caso, repita este ajuste para que la posición de plegado coincida con la posición de hendidura.

Sugerencias

• Si se introduce un valor numérico en [Offset tamaño compl.], se aplica a todos los tamaños de papel. Si se introduce un valor numérico para un tamaño de papel concreto, el valor de ajuste será la suma del valor introducido para el tamaño de papel concreto y el valor introducido en [Offset tamaño compl.].

Referencia

• Para obtener más información sobre el [Aj posición plegado mitad] en [Ajuste de SD], consulte [Aj posición plegado mitad].

1

Pulse la tecla de selección del tamaño de papel que vaya a ajustar.

2

Pulse [Modo impresión].

3

Cargue papel del tamaño que se vaya a ajustar en cualquier bandeja y seleccione esa bandeja de papel.

4

Pulse Iniciar en el Panel de control.

Se imprime una muestra.

5

Compruebe el error de alineación "a" entre la línea de plegado del papel de salida y la parte de la hendidura.

• Valor estándar: a = -1,0 mm a +1,0 mm o menos

• (1) Línea de plegado (2) Parte de la hendidura

6

Si se requiere algún ajuste, pulse [Salir ModoImpr] para volver a la pantalla de configuración.

7

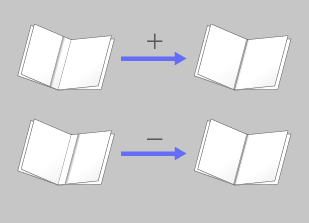

Utilice el teclado en pantalla para introducir el valor numérico.

• Utilice [+ / -] para seleccionar el signo positivo o negativo del valor numérico. Para cambiar [Datos actuales], pulse [Definir].

• [Rango de ajuste:-20~+20 1 paso = 0,1 mm]

8

Repita los pasos 2 y 7 hasta obtener el resultado deseado.
