[Aj. acabado de corte lateral]

Descripción general
Procedimiento de configuración

Descripción general

Ajuste la velocidad de corte en los lados superior e inferior de la Unidad de grapado en el lomo SD-513.

Puede reducir el corte lateral para reducir la inclinación o tangencia.

NOTA

Para utilizar esta función se necesita la siguiente opción.

  • Unidad de grapado en el lomo SD-513 con la Unidad de corte TU-503 instalada

Procedimiento de configuración

1
Seleccione [61g/m2 o menos] o [62g/m2 o más].
2
Pulse [Modo impresión].
3
Cargue papel A3 w o 11 e 17 w en cualquier bandeja de papel y selecciónela.
4
Pulse Iniciar en el Panel de control.

Se imprime una muestra.

5
Compruebe la inclinación o tangencia de la parte cortada.
6
Si se requiere algún ajuste, pulse [Salir ModoImpr] para volver a la pantalla de configuración.
7

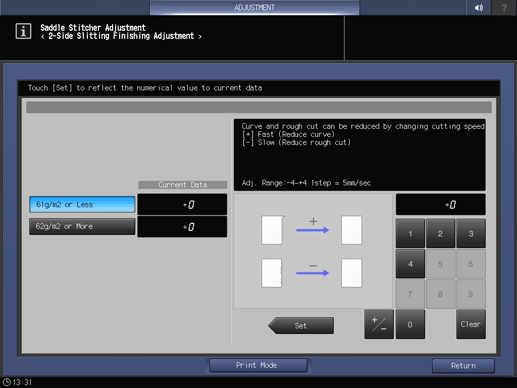

Utilice el teclado en pantalla para introducir el valor numérico.

  • Utilice [+ / -] para seleccionar el signo positivo o negativo del valor numérico. Para cambiar [Datos actuales], pulse [Definir].

  • [Rango de ajuste:-4~+4 1 paso = 5 mm/s]

  • Para reducir la tangencia, reduzca la velocidad de corte lateral. Para reducir el sesgo, aumente la velocidad de corte lateral.

8
Repita los pasos 2 y 7 hasta obtener el resultado deseado.
