[Ajuste de centrado]

Descripción general
Procedimiento de ajuste (al ajustar la parte frontal)
Procedimiento de ajuste (al ajustar la parte posterior)

Descripción general

Permite ajustar el centrado de la imagen en dirección transversal al imprimir.

Compruebe si hay error de alineación entre el centro del papel impreso en la dirección de alimentación del papel y el centro de la imagen, y realice después los ajustes necesarios para que la imagen se pueda imprimir correctamente.

NOTA

Estos ajustes son necesarios para utilizar esta función.

  • Ejecute [Aj.ampliac.direc.transversal] en [Ajuste de impresora].
Referencia

Procedimiento de ajuste (al ajustar la parte frontal)

1

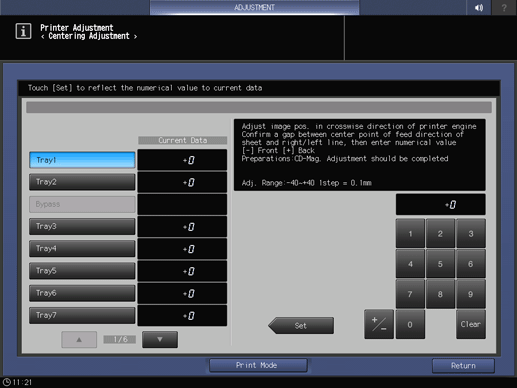

Pulse la tecla de selección de objetivo de ajuste.
2
Pulse [Modo impresión].
3
Pulse [1->1].
4
Cargue papel A3 w o 11 e 17 w en la bandeja cuyo ajuste se seleccionó en el paso 1 y seleccione esa bandeja de papel.
5
Pulse Iniciar en el Panel de control.

Se expulsa un gráfico.

6

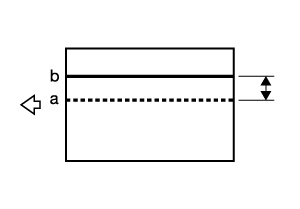

Pliegue el papel impreso por la mitad en el centro de la dirección de alimentación del papel y compruebe si hay error de alineación entre la línea de pliegue "a" y la línea central del gráfico "b".

  • Valor estándar: inferior a 0 mm ^ 1,5 mm

7
Si se requiere algún ajuste, pulse [Salir ModoImpr] para volver a la pantalla de configuración.
8

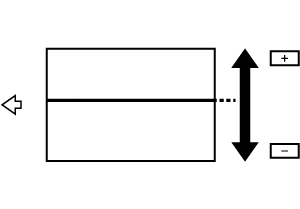

Utilice el teclado en pantalla o el Teclado del Panel de control para introducir el valor numérico.

  • Utilice [+ / -] para seleccionar el signo positivo o negativo del valor numérico. Para cambiar [Datos actuales], pulse [Definir].

  • [Rango aj.:-40~+40 1fase = 0,1mm]

9
Repita los pasos 2 y 8 hasta obtener el resultado deseado.

Procedimiento de ajuste (al ajustar la parte posterior)

1

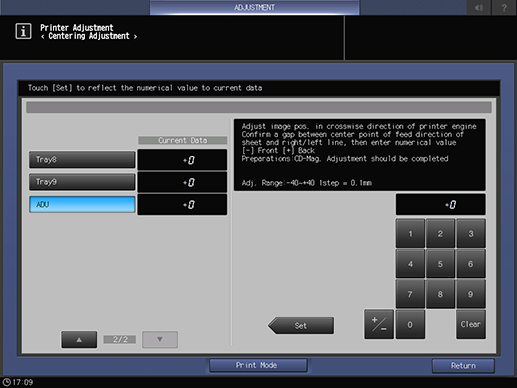

Pulse [ADU].
2
Pulse [Modo impresión].
3
Pulse [1->2].
4
Cargue papel A3 w o 11 e 17 w en cualquier bandeja de papel y selecciónela.
5
Pulse Iniciar en el Panel de control.

Se expulsa un gráfico.

6
Pliegue el papel impreso por la mitad en el centro de la dirección de alimentación del papel y compruebe si hay error de alineación entre el pliegue "a" y la línea central "b" del gráfico de la parte posterior.

  •  La cara que no tiene la marca  es la parte posterior.

  • Valor estándar: inferior a 0 mm ^ 1,5 mm

7
Si se requiere algún ajuste, pulse [Salir ModoImpr] para volver a la pantalla de configuración.
8
Utilice el teclado en pantalla o el Teclado del Panel de control para introducir el valor numérico.

  • Utilice [+ / -] para seleccionar el signo positivo o negativo del valor numérico. Para cambiar [Datos actuales], pulse [Definir].

  • [Rango aj.:-40~+40 1fase = 0,1mm]

9
Repita los pasos 2 y 8 hasta obtener el resultado deseado.
