[Ajuste espaciado grapas]

Descripción general
Procedimiento de configuración

Descripción general

Ajuste la distancia de grapado al grapar en la Unidad de grapado de lomos SD-506.

Realice este ajuste cuando se produzca error de alineación o distorsión en la pila de papel durante el grapado.

Sugerencias
  • Si se introduce un valor numérico en [Offset tamaño compl.], se aplica a todos los tamaños de papel. Si se introduce un valor numérico para un tamaño de papel concreto, el valor de ajuste será la suma del valor introducido para el tamaño de papel concreto y el valor introducido en [Offset tamaño compl.].

Procedimiento de configuración

1
Pulse la tecla de selección del tamaño de papel que vaya a ajustar.
2
Pulse [Modo impresión].
3
Cargue papel del tamaño que se vaya a ajustar en cualquier bandeja y seleccione esa bandeja de papel.

  • Antes de imprimir, extraiga siempre la Bandeja del modo de Plegado y grapado. De lo contrario, no se imprimirá ninguna muestra aunque pulse Iniciar en el Panel de control.

4
Pulse Iniciar en el Panel de control.

Se imprime una muestra.

5
Compruebe la distancia "a" en el papel de salida.

  • Valor estándar: a = b/2 -2,0 mm a +2,0 mm

6
Si se requiere algún ajuste, pulse [Salir ModoImpr] para volver a la pantalla de configuración.
7

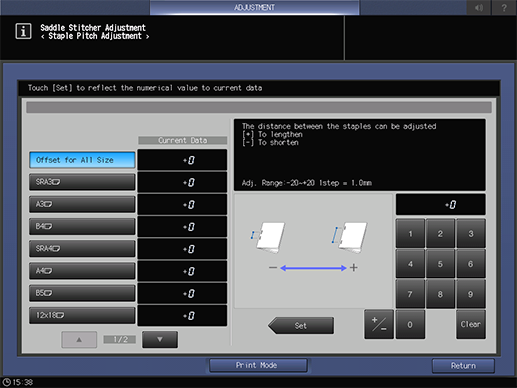

Utilice el teclado en pantalla para introducir el valor numérico.

  • Utilice [+ / -] para seleccionar el signo positivo o negativo del valor numérico. Para cambiar [Datos actuales], pulse [Definir].

  • [Rango aj.:-20~+20 1fase = 0,1mm]

8
Repita los pasos 2 y 7 hasta obtener el resultado deseado.

  • El rango de ajuste está restringido según el tamaño de papel. En el valor mínimo, el rango de movimiento de la grapadora está restringido. En el valor máximo, no hay interferencia entre la placa de alineación de la función Plegado y grapado y la grapadora.

  • [B5v]: no disponible (91 mm fijo)

  • [B4w]: de -20 mm a +20 mm (de 108,5 mm a 148,5 mm)

  • [A4w]: de -14 mm a +14 mm (de 91 mm a 119 mm)

  • [A3w]: de -20 mm a +16,5 mm (de 128,5 mm a 165 mm)
