[Aj.ampl.dir.alimentación]

Descripción general
Procedimiento de ajuste (al ajustar la parte frontal)
Procedimiento de ajuste (al ajustar la parte posterior)

Descripción general

Permite ajustar la ampliación de impresión en la dirección de alimentación del papel al imprimir.

Es posible ajustarla de manera que el patrón de prueba de un gráfico se imprima con la ampliación correcta.

Referencia
  • Para obtener más información sobre la marca impresa en la parte frontal del gráfico, consulte Acerca de los gráficos.

Procedimiento de ajuste (al ajustar la parte frontal)

1
Pulse [Ampl.FD impresora].
2
Pulse [Modo impresión].
3
Pulse [1->1].
4
Cargue papel A3 w o 11 e 17 w en cualquier bandeja de papel y selecciónela.
5
Pulse Iniciar en el Panel de control.

Se expulsa un gráfico.

6
Mida la ampliación en la dirección de alimentación del papel utilizando la escala.

  • Valor estándar: ^ 0,5% o menos (en tamaño completo), inferior a 205,7 mm ^ 1 mm

7
Si se requiere algún ajuste, pulse [Salir ModoImpr] para volver a la pantalla de configuración.
8
Utilice el teclado en pantalla o el Teclado del Panel de control para introducir el valor numérico.

  • Utilice [+ / -] para seleccionar el signo positivo o negativo del valor numérico. Para cambiar [Datos actuales], pulse [Definir].

  • [Rango aj.:-100~ +100 1fase = 0,01%]

9
Repita los pasos 2 y 8 hasta obtener el resultado deseado.

Procedimiento de ajuste (al ajustar la parte posterior)

1

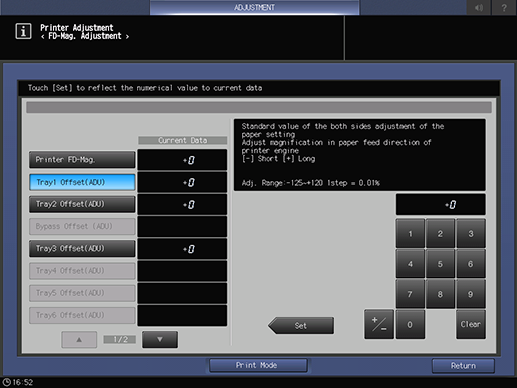

Pulse la tecla de selección de objetivo de ajuste.

  • Ejemplo: para la bandeja 1, pulse [Despl. Bandeja1(ADU)].

2
Pulse [Modo impresión].
3
Pulse [1->2].
4
Cargue papel A3 w o 11 e 17 w en la bandeja cuyo ajuste se seleccionó en el paso 1 y seleccione esa bandeja de papel.
5
Pulse Iniciar en el Panel de control.

Se expulsa un gráfico.

6
Mida la ampliación en la dirección de alimentación del papel por la parte posterior utilizando la escala.

  •  La cara que no tiene la marca  es la parte posterior.

  • Valor estándar: ^ 0,5% o menos (en tamaño completo), inferior a 205,7 mm ^ 1 mm

7
Si se requiere algún ajuste, pulse [Salir ModoImpr] para volver a la pantalla de configuración.
8
Utilice el teclado en pantalla o el Teclado del Panel de control para introducir el valor numérico.

  • Utilice [+ / -] para seleccionar el signo positivo o negativo del valor numérico. Para cambiar [Datos actuales], pulse [Definir].

  • [Rango de ajuste: -125~+120 1 paso = 0,01 %]

9
Repita los pasos 2 y 8 hasta obtener el resultado deseado.
