Configuración función IQ

Información general sobre Configuración función IQ

Especifique los estándares de inspección que se ejecutan en el Optimizador de calidad IQ-501, así como las operaciones que se deben realizar cuando se detecta un error de imagen.

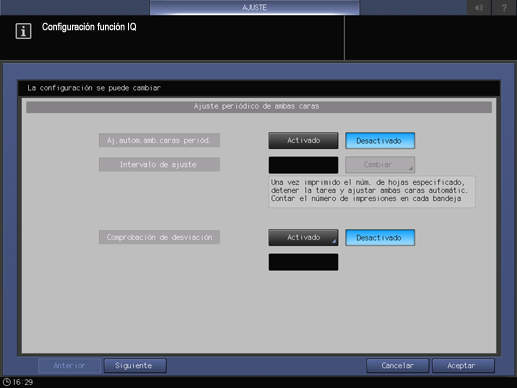

1. Pulse Conf.función IQ en la pantalla UN.PRINC..

2. Cambie la configuración según sea necesario.

   Elemento del menú	Descripción
   Aj.autom.amb.caras periód.	Si los datos se imprimen según el número de hojas especificado en Intervalo de ajuste, es posible seleccionar si desea imprimir los gráficos y realizar el ajuste de ambas caras de forma periódica. Si selecciona Activado, puede asignar a Ajuste periódico el valor Activado u Desactivado para cada bandeja de la pestaña Medic.auto. de la pantalla Ajuste ambas caras.
   Intervalo de ajuste	Especifique el intervalo para ajustar automáticamente ambas caras.
   Comprobación de desviación	Especifique si se debe comprobar una desviación.
   Selec.tipo gráfico (Ajus.autom.imagen)	Seleccione una tabla de ajuste automático de imagen para cada peso del papel.
   Cambio tamaño parche aj.de imagen auto	Seleccione el tamaño de parque que debe imprimirse en un gráfico para realizar el ajuste de calidad automático.
   Comprobación desviac.ajus.auto. imagen	Especifique si se debe comprobar una desviación automáticamente. Si selecciona Activ., introduzca el valor de desviación especificado.
   Operación tras detectar desviación/fuera de rango	Especifique la operación que se debe realizar cuando se detecte papel de salida inapropiado. Puede especificar si detener la máquina inmediatamente o solo cuando el número de errores detectados supere el estándar. * Cuando el valor estándar para el número de errores detectados tiene el valor 0 y Reimpresión automática al detectar desviación/fuera de rango tiene el valor OFF, la máquina no se detendrá aunque el número detectado aumente.
   Papel de separación al detectar desviación/fuera de rango	Configure un ajuste para introducir el papel de separación cuando se detecte papel de salida inadecuado. Al introducirlo, seleccione la bandeja de papel en la que cargar el papel de separación.
   Reimpresión automática al detectar desviación/fuera de rango	Configure un ajuste para realizar la reimpresión cuando se detecte papel de salida inapropiado. Cuando se está imprimiendo de nuevo, el papel de la máquina sale por completo, por lo que no se produce un errores en el orden de las páginas relacionados con el papel de salida.
   Bandeja de salida para fuera de rango	Especifique la bandeja de salida para el papel que no cumpla los estándares. Puede combinar la bandeja de purga de la unidad de relé RU-702 con una bandeja auxiliar de la unidad de salida opcional montada posteriormente, y también seleccionar la misma bandeja de papel para una tarea. * El papel no se pudo imprimir en la bandeja auxiliar de la unidad de plegado FD-503, el apilador de gran capacidad LS-506, ni la unidad de grapado de lomos SD-506. Además, el papel no puede salir por la bandeja auxiliar de la unidad de grapado de lomos SD-513 cuando se esté usando el modo Plegado triple múltiple, Plegado y grapado o Plegado central. * Cuando la opción papel de salida activado no está habilitada en la unidad de relé RU-702 o una posterior, el botón de RU702 + bandeja auxiliar se muestra en gris.
   Crear informe inspección automática	Configure un ajuste para crear un informe de resultados de inspección automática. Cuando el papel de salida inadecuado no se ha descargado automáticamente, el usuario debe hacerse cargo de él basándose en el informe.
   Configuración del nivel inspecc.autom.	Ajuste el estándar de detección para la inspección automática. Existen tres niveles: Essential, Estándar, y Prémium: puede ajustar la detección estándar para todos ellos. Para obtener más información, consulte Configuración del nivel inspecc.autom..
   Pantalla espera inspección automática	Configure la inspección automática en la pantalla de espera. Cuando sale una tarea de impresión directa sin haberla guardado temporalmente, introduzca la tarea en Modo de espera; puede configurar la inspección automática.
   Imagen referencia eliminación autom.	Configure los ajustes para que se elimine automáticamente la imagen de referencia que se crea para la inspección automática. Cuando la memoria disponible para imágenes de referencia no sea suficiente, la imagen de referencia con la fecha y hora de actualización más antiguas de la Lista de imágenes de referencia 1 se elimina automáticamente.

   AVISO

   • Eliminación automática de la imagen de referencia está en ON por defecto. Cuando no quiera eliminar automáticamente una imagen de referencia, seleccione OFF.

3. Pulse Aceptar para completar la configuración.

   La pantalla vuelve a la pantalla UN.PRINC.

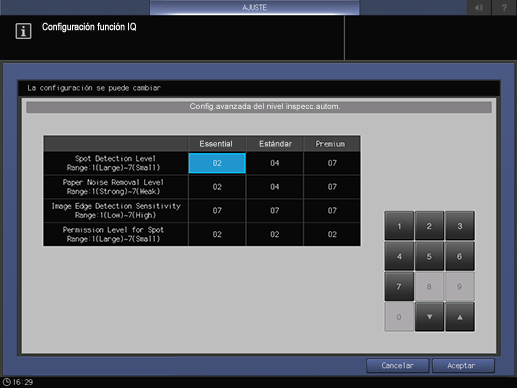

1. Seleccione el elemento para el que desee configurar el valor de referencia.

   • explicación adicionalEspecifique nivel de detección Essential, Estándar o Prémium.

   • explicación adicionalUtilice el teclado en la pantalla o pulse down/up para especificar el valor de referencia deseado.

   Elemento de configuración	Descripción
   Nivel de detección de manchas	Rango: 1 (grande) ~7 (pequeño) Especifique el valor de referencia del tamaño de la mancha. Una mancha que sobrepase el tamaño de referencia se detecta como fallo de imagen.
   Nivel eliminación ruido papel	Rango: 1 (fuerte) ~7 (débil) Especifique el valor de referencia de la densidad de las manchas. Si la densidad de las manchas sobrepasa el valor de referencia, se detecta como fallo de imagen.
   Sensibil.detecc.bord.imag.	Rango: 1 (bajo) ~7 (alto) Especifique la sensibilidad del área de inspección entorno al borde de la imagen. Puede tener lugar un pequeño error de alineación alrededor del borde de la imagen aunque no se detecte ningún error de imagen; por ello, la sensibilidad puede provocar más de una reimpresión si se ajusta a un nivel más alto.
   Nivel de permiso para mancha	Rango: 1 (grande) ~7 (pequeño) Especifique el valor de referencia que permite detectar una mancha en una imagen de referencia. Un error de imagen se puede deslizar en una imagen de referencia cuando esta se crea. Si se lleva a cabo una inspección automática en este estado, se detecta la imagen de inspección como un error aunque "no haya errores". En tal caso, reduzca el valor de referencia; se permite un error de imagen de una imagen de referencia hasta un cierto grado, lo que permite que la impresión se produzca sin problemas.

2. Pulse Aceptar para completar la configuración.
