Resultado detectado IQ

Descripción general de Resultado detectado IQ

Cuando el Optimizador de calidad IQ-501 está instalado y las marcas de detección de posición del margen de recorte no se han podido escanear o hay un error de alineación de la posición de imagen, se visualiza un resultado con error detectado. Confirme los resultados de la detección y retire el papel de salida en el que se ha detectado el error.

Sugerencias
  • Resultado detectado IQ no está disponible en máquinas que no tengan instalado el Optimizador de calidad IQ-501.

Comprobar el Resultado detectado IQ

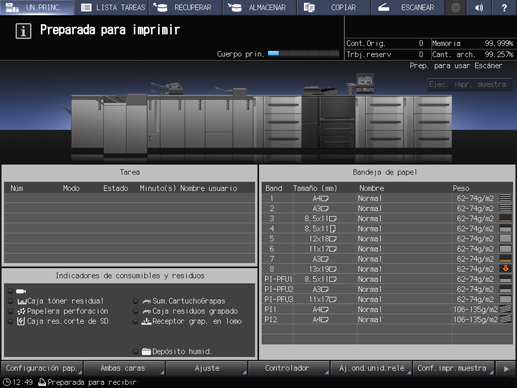

  1. Pulse Resultado detectado IQ en la pantalla UN.PRINC.

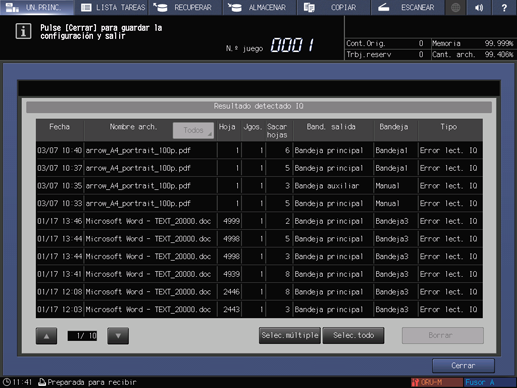

  2. Compruebe el Resultado detectado IQ

    • explicación adicionalPulse up o down para pasar a la página anterior o siguiente.

    • explicación adicionalPueden visualizarse hasta 100 elementos. Si el número de elementos supera los 100, se empiezan a borrar en secuencia comenzando por la fecha más antigua y se actualiza el resultado.

    • explicación adicionalSi pulsa en la parte superior derecha de la pantalla o Ayuda en el panel de control, se visualiza el mensaje de ayuda relativo a Sacar hojas.

    Nombre

    Descripción

    Fecha

    Muestra la fecha y hora en que se detectó el error.

    File Name

    Muestra el nombre del archivo (tarea) en el que se detectó el error.

    toPara visualizar todos los nombres de archivo, seleccione el elemento deseado y después pulse Todo.

    Hoja

    Muestra el número de la hoja correspondiente en el juego de papel de salida en el que se detectó el error.

    Juegos

    Muestra el número de juego de papel de salida en el que se detectó el error.

    Sacar hojas

    Muestra el número de hojas que es necesario retirar del juego de papel de salida en el que se detectó el error.

    Output Tray

    Muestra la bandeja de salida correspondiente al papel de salida en el que se detectó el error.

    Paper Tray

    Muestra la bandeja de papel correspondiente al papel de salida en el que se detectó el error.

    Tipo

    Muestra el tipo de error detectado.

    Desv. 2 lados: se detecta y visualiza cuando la desviación supera el valor especificado en Comprobación desviac.ajus.auto. imagen.

    Error lect. IQ: se visualiza cuando la máquina no puede detectar la marca de detección de posición impresa en el margen de recorte del papel de salida.

    Mancha: se muestra cuando la inspección automática detecta una mancha en la imagen.

Eliminar el Resultado detectado IQ

  1. Pulse Resultado detectado IQ en la pantalla UN.PRINC.

  2. Seleccione el elemento que desea borrar.

    • explicación adicionalPulse up o down para pasar a la página anterior o siguiente.

    • explicación adicionalPulse Selec.múltiple para seleccionar varios elementos.

    • explicación adicionalPulse Selec.todo para seleccionar todos los elementos conjuntamente.

  3. Pulse Borrar.

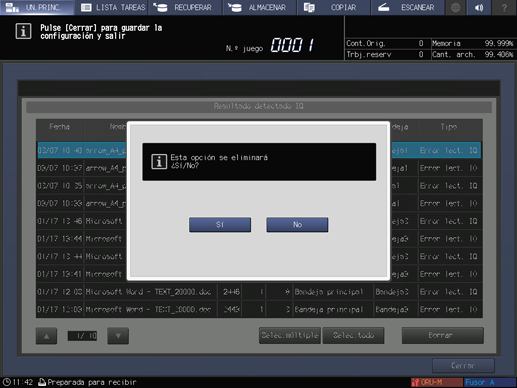

  4. Pulse .

    O No para cancelar esta acción.

  5. Pulse Cerrar para volver a la pantalla UN.PRINC.
