Aj. posición vertical perf.

Permite ajustar la posición vertical de la perforadora de la unidad de plegado FD‑503. Permite ajustar el espacio entre la perforadora y el borde del papel.

Objetos de ajuste:
2 orificios: Offset tamaño compl., A3 short edge feed, B4 short edge feed, SRA4 short edge feed, A4 short edge feed, B5 short edge feed, A4 long edge feed, A5 short edge feed, B5 long edge feed, A5 long edge feed, 12  18 short edge feed, 11  17 short edge feed, 8,5  14 short edge feed, 8,5  11 short edge feed, 8,5  11 long edge feed, 8  13 short edge feed, 8K short edge feed, 16K short edge feed,16K long edge feed, 9  11 long edge feed, 5,5  8,5 long edge feed

3 orificios/4 orificios: Offset tamaño compl., A3 short edge feed, B4 short edge feed, A4 long edge feed, B5 long edge feed, 12 18 short edge feed, 11 17 short edge feed, 8,5 11 long edge feed, 8K short edge feed, 16K long edge feed, 9 11 long edge feed

AVISO

  • Si se especifica un valor numérico para Offset tamaño compl., se aplica a todos los tamaños de papel. Si se selecciona un tamaño de papel específico, el valor de ajuste será el resultado de sumar el valor introducido y el valor indicado previamente para Offset tamaño compl.

  1. Pulse Ajuste en la pantalla UN.PRINC. para abrir la pantalla Menú Ajuste.

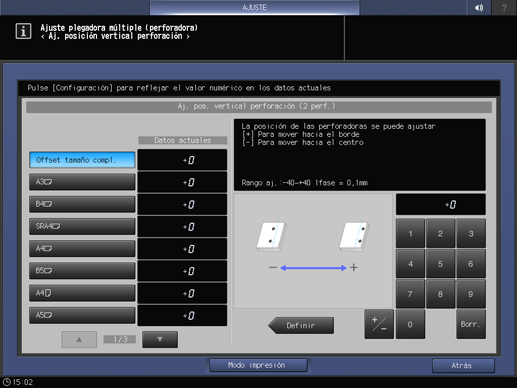

  2. Pulse Ajuste unidad de acabado, Ajuste plegadora múltiple, Aj. carpeta múlt. (perf.) y Aj. posición vertical perf. de forma consecutiva.

  3. Seleccione 2 perforaciones, 3 perforaciones o 4 perforaciones.

  4. Seleccione el tamaño que se va a ajustar utilizando down o up.

  5. Pulse Modo impresión.

  6. Cargue el tamaño de papel que desea ajustar; a continuación, seleccione esa bandeja.

  7. Pulse Inicio en el panel de control.

    Se imprimirá un modelo de prueba.

  8. Mida la distancia (a) desde el borde del papel impreso hasta el centro de los orificios de encuadernación.

    Número de orificios de encuadernación

    Tolerancia

    2 orificios / 4 orificios

    10,5 mm ± 4,0 mm o más

    3 orificios

    9,5 mm ± 4,0 mm o más

  9. Si se debe realizar algún ajuste, pulse Salir ModoImpr para volver a la pantalla Ajuste de posición vertical de perforación.

  10. Utilice el teclado del panel táctil para introducir el valor de ajuste.

    Rango de ajuste: -40~+40 1 paso = 0,1 mm

    [-] Para mover hacia el centro [+] Para mover hacia el borde

    • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.

    • explicación adicionalPulse Definir para cambiar el valor actual.

    2 orificios

    3 orificios

    4 orificios

  11. Repita los pasos del 5 al 10 hasta obtener el resultado que desea.

  12. Pulse Atrás.

    De este modo, se vuelve a la pantalla Aj. posición vertical perforación .
