Ajuste placa plegado doble

Ajuste la placa de plegado doble para plegado tríptico en la grapadora en el lomo SD-510 instalada en la unidad de acabado FS-532. Permite profundizar en caso de desplazamiento ancho en plegado doble.

Objetos de ajuste: 8,5 11 short edge feed, A4 short edge feed, 16K short edge feed

  1. Pulse Ajuste en la pantalla UN.PRINC. para abrir la pantalla Menú Ajuste.

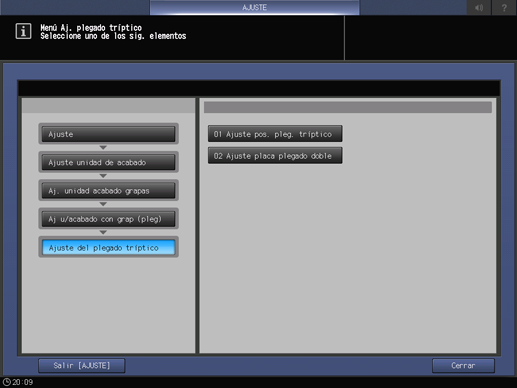

  2. Pulse Ajuste unidad de acabado, Aj. unidad acabado grapas, Aj u/acabado con grap (pleg), Ajuste del plegado tríptico y Ajuste placa plegado doble de forma consecutiva.

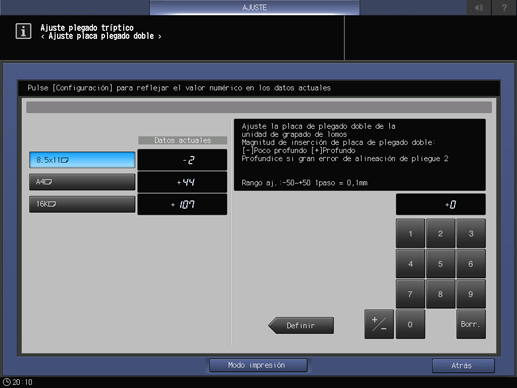

  3. Seleccione el tamaño que desea ajustar.

  4. Pulse Modo impresión.

  5. Cargue el tamaño de papel seleccionado en el paso 3; a continuación, seleccione la tecla de esa bandeja.

    • explicación adicionalPara Configuración de salida se selecciona automáticamente Plegado triple múltiple.

  6. Pulse Inicio en el panel de control.

    Se imprimirá un modelo de prueba.

  7.  Compruebe si hay una desalineación (a) del Pliegue 2 de papel impreso.

  8. Pulse Salir ModoImpr para volver a la pantalla Ajuste placa plegado doble.

  9. Si se debe realizar algún ajuste, utilice el teclado del panel táctil para introducir el valor de ajuste.

    Rango de ajuste: -50~+50 1 paso = 0,1 mm

    Magnitud de inserción de placa de plegado doble: [-] Poco profundo [+] Profundo

    • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.

    • explicación adicionalProfundice la inserción si la desalineación es grande.

    • explicación adicionalHaga la inserción más profunda si la posición del Pliegue 2 se desplaza entre el papel de portada y las hojas del cuerpo.

    • explicación adicionalHaga la inserción menos profunda si se encuentra un pliegue en forma de carpeta al usar papel fino.

  10. Pulse Definir para modificar el ajuste con los datos actuales.

  11. Repita los pasos del 4 al 10 hasta que obtenga el resultado deseado.

  12. Pulse Atrás.

    La pantalla vuelve a la pantalla Menú Ajuste del plegado tríptico.

  13. Pulse Cerrar.

    La pantalla vuelve a la pantalla Menú Ajuste de la unidad de acabado con grapado (Plegado).
