Aj. pos. paralelo doble

Permite ajustar la posición de plegado paralelo central doble de la unidad de plegado FD‑503.

Objetos de ajuste: Offset tamaño compl., A3 short edge feed, B4 short edge feed, SRA4 short edge feed, A4 short edge feed, 12 18 short edge feed, 11 17 short edge feed, 8,5 14 short edge feed, 8,5 11 short edge feed, 8K short edge feed, Personalizado (380~458 mm), Personalizado (279~379 mm)

AVISO
  • Si desea ajustar el Pliegue 1 y el Pliegue 2, asegúrese de empezar ajustando el Pliegue 1.

AVISO
  • Si se especifica un valor numérico para Offset tamaño compl., se aplica a todos los tamaños de papel. Si se selecciona un tamaño de papel específico, el valor de ajuste será el resultado de sumar el valor introducido y el valor indicado previamente para Offset tamaño compl.

  1. Pulse Ajuste en la pantalla UN.PRINC. para abrir la pantalla Menú Ajuste.

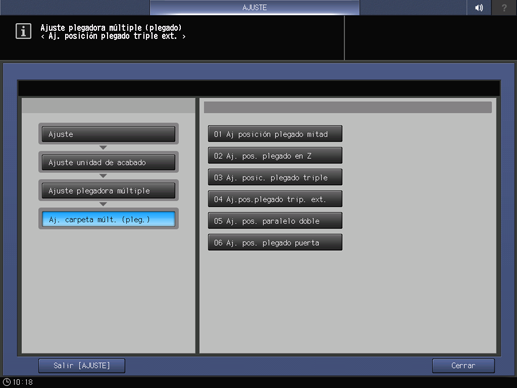

  2. Pulse Ajuste unidad de acabado, Ajuste plegadora múltiple, Aj. carpeta múlt. (pleg.) y Aj. pos. paralelo doble de forma consecutiva.

  3. Seleccione el tamaño que se va a ajustar utilizando down o up.

  4. Pulse Modo impresión.

  5. Cargue el tamaño de papel que desea ajustar; a continuación, seleccione esa bandeja.

  6. Pulse Inicio en el panel de control.

    Se imprimirá un modelo de prueba.

  7. Mida los largos (a) y (b) del papel impreso.

    Tolerancia: a ± 1,5 mm, b ± 1,5 mm

    Tamaño de papel

    a

    b

    A3 short edge feed

    208,5 mm

    103,8 mm

    B4 short edge feed

    180,5 mm

    89,8 mm

    SRA4 short edge feed

    158,5 mm

    78,7 mm

    A4 short edge feed

    147,0 mm

    73,0 mm

    12 18 short edge feed

    227,1 mm

    113,1 mm

    11 17 short edge feed

    214,4 mm

    106,7 mm

    8,5 14 short edge feed

    176,3 mm

    87,7 mm

    8,5 11 short edge feed

    138,2 mm

    68,6 mm

    8K short edge feed

    193,5 mm

    96,3 mm

    (1) Pliegue 1 / (2) Pliegue 2

  8. Si se debe realizar algún ajuste, pulse Salir ModoImpr para volver a la pantalla Aj. pos. paralelo doble.

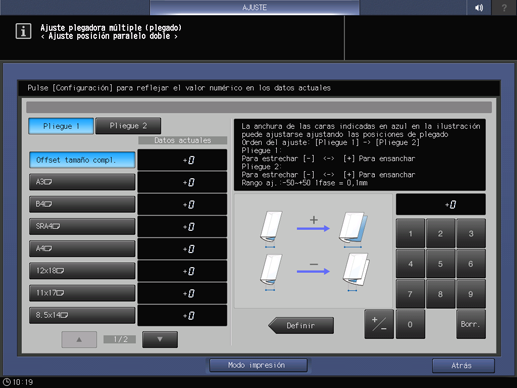

  9. Seleccione Pliegue 1 e introduzca el valor de ajuste con el teclado del panel táctil.

    Rango de ajuste: -50~+50 1 paso = 0,1 mm

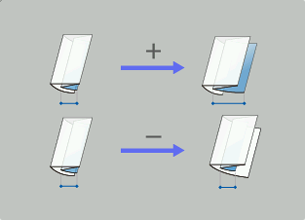

    Pliegue 1: Para estrechar [-] <-> [+] Para ensanchar

    • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.

    • explicación adicionalPulse Definir para cambiar el valor actual.

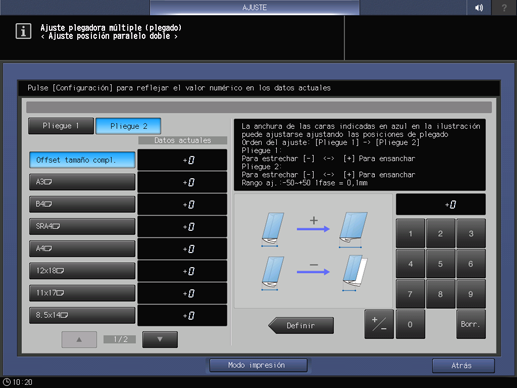

  10. Seleccione Pliegue 2 y, a continuación, introduzca el valor de ajuste con el teclado del panel táctil.

    Rango de ajuste: -50~+50 1 paso = 0,1 mm

    Pliegue 2: Para estrechar [-] <-> [+] Para ensanchar

    • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.

    • explicación adicionalPulse Definir para cambiar el valor actual.

  11. Repita los pasos del 4 al 10 hasta que obtenga el resultado deseado.

  12. Pulse Atrás.

    Vuelve a aparecer la pantalla Menú Ajuste plegadora múltiple (plegado).
