Posic. grapado pleg&grap

Permite ajustar la posición de plegado por la mitad y la posición de grapas en la grapadora en el lomo SD‑510 instalada en la unidad de acabado FS‑532.

Objetos de ajuste:
Offset tamaño compl., SRA3 short edge feed, 12  18 short edge feed, A3 short edge feed, 11  17 short edge feed, 8K short edge feed, B4 short edge feed, SRA4 short edge feed, 8,5  14 short edge feed, 8,5  11 short edge feed, B5 short edge feed, A4 short edge feed, 16K short edge feed, 8  13 short edge feed, 13  19 short edge feed, Personalizado (380~488 mm), Personalizado (240~379 mm)

AVISO

  • Si se especifica un valor numérico para Offset tamaño compl., se aplica a todos los tamaños de papel. Si se selecciona un tamaño de papel específico, el valor de ajuste será el resultado de sumar el valor introducido y el valor indicado previamente para Offset tamaño compl.

  1. Pulse Ajuste en la pantalla UN.PRINC. para abrir la pantalla Menú Ajuste.

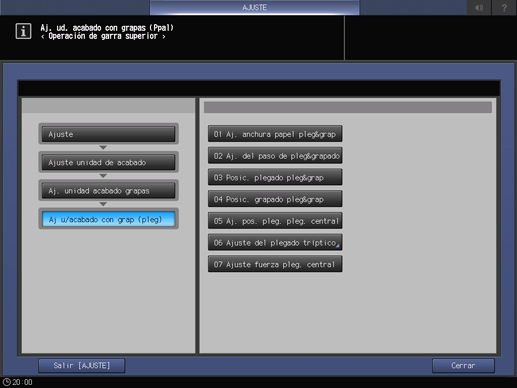

  2. Pulse Ajuste unidad de acabado, Aj. unid. acabado con grap., Aj u/acabado con grap (pleg) y Posición de grapado con Plegado y Grapado de forma consecutiva.

  3. Seleccione el tamaño que se va a ajustar utilizando down o up.

  4. Pulse Modo impresión.

  5. Cargue el tamaño de papel seleccionado en el paso 3; a continuación, seleccione la tecla de esa bandeja.

    • explicación adicionalPara Configuración de salida, se selecciona automáticamente Plegado y grapado.

  6. Pulse Inicio en el panel de control.

    Se imprime un patrón de ejemplo de plegado y grapado.

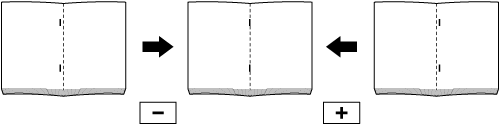

  7. Mida la diferencia (a) entre la posición de plegado central y las grapas.

    Tolerancia: a = ± 1 mm

  8. Pulse Salir ModoImpr para volver a la pantalla Ajuste posición de grapado con Plegado y Grapado.

  9. Si se debe realizar algún ajuste, utilice el teclado del panel táctil para introducir el valor de ajuste.

    Rango de ajuste: -50~+50 1 paso = 0,1 mm

    Cara superior de salida: [-] Ampliar [+] Acortar

    • explicación adicionalPulse +/- para especificar si el valor es positivo o negativo.

  10. Pulse Definir para modificar el ajuste con los datos actuales.

  11. Repita los pasos del 4 al 10 hasta que obtenga el resultado deseado.

  12. Pulse Atrás.

    La pantalla vuelve a la pantalla Menú Ajuste de la unidad de acabado con grapado (Plegado).
