Ajuste posición hendidura

Pos.hend.plegado central

Mueva la posición de hendidura de plegado central en la unidad de hendidura CR-101 instalada en la grapadora en lomo SD-513. Ajuste la distancia entre el borde de la cubierta de la cara superior y la posición de hendidura.

Objetos de ajuste: Offset tamaño compl., SRA3 short edge feed, A3 short edge feed, B4 short edge feed, SRA4 short edge feed, A4 short edge feed, B5 short edge feed, 12 18 short edge feed, 11 17 short edge feed, 8,5 14 short edge feed, 8,5 11 short edge feed, 8 13 short edge feed, 8K short edge feed, 16K short edge feed, Personalizado (380~488 mm), Personalizado (257~379 mm), 13 19 short edge feed

AVISO

  • Si se especifica un valor numérico para Offset tamaño compl., se aplica a todos los tamaños de papel. Si se selecciona un tamaño de papel específico, el valor de ajuste será el resultado de sumar el valor introducido y el valor indicado previamente para Offset tamaño compl.

AVISO

  • Realice este ajuste después de completar Aj posición plegado mitad.

AVISO

  • Incluso cuando se ajusta la posición de hendidura, puede producirse una desalineación entre la posición de plegado y la posición de hendidura según el peso del papel. En ese caso, repita el ajuste para que la posición de plegado coincida con la posición de hendidura.

  1. Pulse Ajuste en la pantalla UN.PRINC. para abrir la pantalla Menú Ajuste.

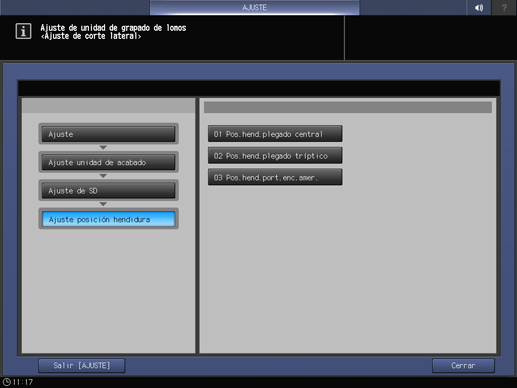

  2. Pulse Ajuste unidad de acabado, Ajuste de SD, Ajuste posición hendidura y Pos.hend.plegado central de forma consecutiva.

  3. Seleccione el tamaño que se va a ajustar utilizando down o up.

  4. Pulse Modo impresión.

  5. Cargue el tamaño de papel que desea ajustar; a continuación, seleccione esa bandeja.

  6. Pulse Inicio en el panel de control.

    Se imprimirá un modelo de prueba.

  7. Mida la desalineación (a) entre la línea de plegado del papel impreso y las posiciones de hendidura.

    Tolerancia: a = ± 1 mm o menos

    (1) Línea de plegado (2) Borde de hendidura

  8. Si se debe realizar algún ajuste, pulse Salir ModoImpr para volver a la pantalla Aj. pos.hend.plegado central.

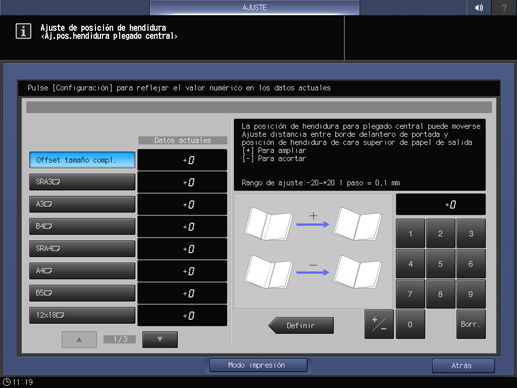

  9. Utilice el teclado del panel táctil para introducir el valor de ajuste.

    Rango de ajuste: -20~+20 1 paso = 0,1 mm

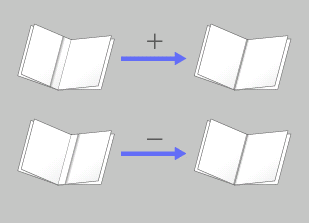

    [-] Para acortar [+] Para ampliar

    • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.

    • explicación adicionalPulse Definir para cambiar el valor actual.

  10. Repita los pasos del 4 al 9 hasta obtener el resultado deseado.

  11. Pulse Atrás.

    Se vuelve a mostrar la pantalla Menú Ajuste posición hendidura.

Pos.hend.plegado tríptico

Mueva la posición de hendidura de plegado tríptico en la unidad de hendidura CR-101 instalada en la grapadora en lomo SD-513. Ajuste, para las posiciones de hendidura Pliegue 1 y Pliegue 2, la distancia entre el borde del papel y la posición de hendidura.

Objetos de ajuste: Offset tamaño compl., A4 short edge feed, 8,5 11 short edge feed

AVISO

  • Si se especifica un valor numérico para Offset tamaño compl., se aplica a todos los tamaños de papel. Si se selecciona un tamaño de papel específico, el valor de ajuste será el resultado de sumar el valor introducido y el valor indicado previamente para Offset tamaño compl.

  • Realice este ajuste después de completar Aj. Posic. plegado triple.

  • Incluso cuando se ajusta la posición de hendidura, puede producirse una desalineación entre la posición de plegado y la posición de hendidura según el peso del papel. En ese caso, repita el ajuste para que la posición de plegado coincida con la posición de hendidura.

  • Independientemente de la posición de hendidura, la posición de plegado tríptico se desplaza a la posición de hendidura, y la posición de plegado puede verse modificada.
    En este caso, realice el Aj. Posic. plegado triple para determinar la posición de plegado tríptico y, a continuación, siga los pasos que se indican a continuación para ajustar la posición de hendidura.
    1. Aleje todo lo posible la posición de hendidura de la posición de plegado tríptico. Mueva la posición de hendidura en la dirección negativa (-) o positiva (+) de forma que la posición actual se desplace al máximo al imprimir las hojas.
    2. Compruebe el papel impreso y, a continuación, mida la distancia entre la posición de hendidura del papel impreso y la posición de hendidura deseada.
    3. Introduzca la distancia medida anteriormente en el campo de configuración del menú Ajuste posición hendidura.
    Para obtener más información sobre el procedimiento de configuración, consulte lo siguiente.

  1. Pulse Ajuste en la pantalla UN.PRINC. para abrir la pantalla Menú Ajuste.

  2. Pulse Ajuste unidad de acabado, Ajuste de SD, Ajuste posición hendidura y Pos.hend.plegado tríptico de forma consecutiva.

  3. Seleccione el tamaño que desea ajustar.

  4. Pulse Modo impresión.

  5. Cargue el tamaño de papel que desea ajustar; a continuación, seleccione esa bandeja.

  6. Pulse Inicio en el panel de control.

    Se imprimirá un modelo de prueba.

  7. Mida la desalineación (a) entre la línea de plegado del papel impreso y las posiciones de hendidura.

    Tolerancia: a = ± 1 mm o menos

    (1) Línea de plegado (2) Borde de hendidura

  8. Si se debe realizar algún ajuste, pulse Salir ModoImpr para volver a la pantalla Aj. pos.hend.plegado tríptico.

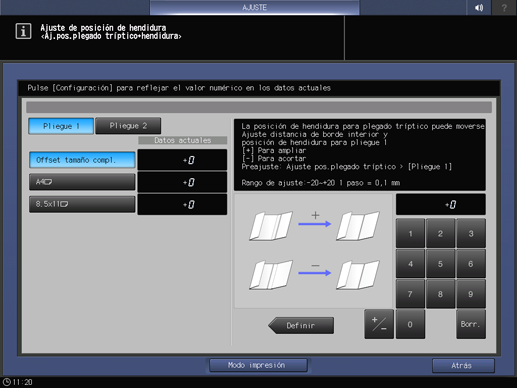

  9. Seleccione Pliegue 1 e introduzca el valor de ajuste con el teclado del panel táctil.

    Rango de ajuste: -20~+20 1 paso = 0,1 mm

    [-] Para acortar [+] Para ampliar

    • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.

    • explicación adicionalPulse Definir para cambiar el valor actual.

    • explicación adicionalAjuste la distancia entre el borde interior y la posición de hendidura Pliegue 1.

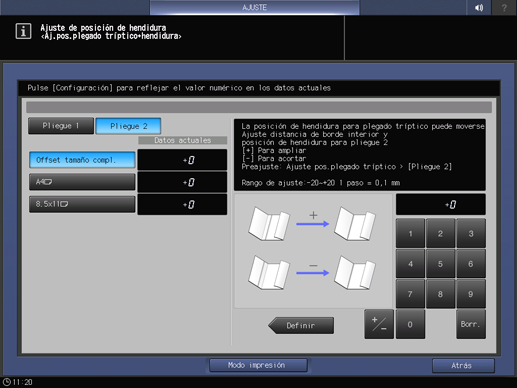

  10. Seleccione Pliegue 2 y, a continuación, introduzca el valor de ajuste con el teclado del panel táctil.

    Rango de ajuste: -20~+20 1 paso = 0,1 mm

    [-] Para acortar [+] Para ampliar

    • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.

    • explicación adicionalPulse Definir para cambiar el valor actual.

    • explicación adicionalAjuste la distancia entre el borde interior y la posición de hendidura Pliegue 2.

  11. Repita los pasos del 4 al 10 hasta que obtenga el resultado deseado.

  12. Pulse Atrás.

    Se vuelve a mostrar la pantalla Menú Ajuste posición hendidura.

Posición de hendidura de la portada de encuadernación

Mueva la posición de hendidura de la portada de encuadernación en la unidad de hendidura CR-101 instalada en la grapadora en lomo SD-513 (con la encuadernadora PB-503 instalada). La posición de hendidura de la portada de encuadernación se controla para que la posición correspondiente al ancho de lomo de la portada de encuadernación quede ajustada en la posición de referencia. Ajuste, para la primera y segunda posición de hendidura, la distancia entre el borde del papel y la posición de hendidura.

Objetos de ajuste: Offset tamaño compl., SRA3 short edge feed, A3 short edge feed, B4 short edge feed, SRA4 short edge feed, A4 short edge feed, B5 short edge feed, 12  18 short edge feed, 11  17 short edge feed, 8,5  14 short edge feed, 8,5  11 short edge feed, 8  13 short edge feed, 8K short edge feed,16K short edge feed, Personalizado (380~488 mm), Personalizado (257~379 mm), 13  19 short edge feed

AVISO

  • Si se especifica un valor numérico para Offset tamaño compl., se aplica a todos los tamaños de papel. Si se selecciona un tamaño de papel específico, el valor de ajuste será el resultado de sumar el valor introducido y el valor indicado previamente para Offset tamaño compl.

  1. Pulse Ajuste en la pantalla UN.PRINC. para abrir la pantalla Menú Ajuste.

  2. Pulse Ajuste unidad de acabado, Ajuste de SD, Ajuste posición hendidura y Pos.hend.port.enc.amer. de forma consecutiva.

  3. Seleccione el tamaño que se va a ajustar utilizando down o up.

  4. Pulse Modo impresión.

  5. Cargue el tamaño de papel que desea ajustar; a continuación, seleccione esa bandeja.

  6. Pulse Inicio en el panel de control.

    Se imprimirá un modelo de prueba.

  7. Mida la desalineación entre la línea de plegado del papel impreso y las posiciones de hendidura.

  8. Si se requiere algún ajuste, pulse Salir ModoImpr para volver a la pantalla Aj. pos.hend.port.enc.amer.

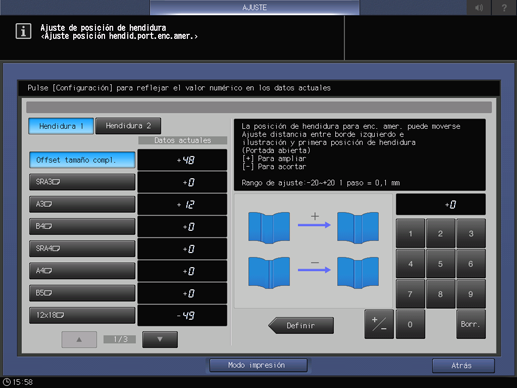

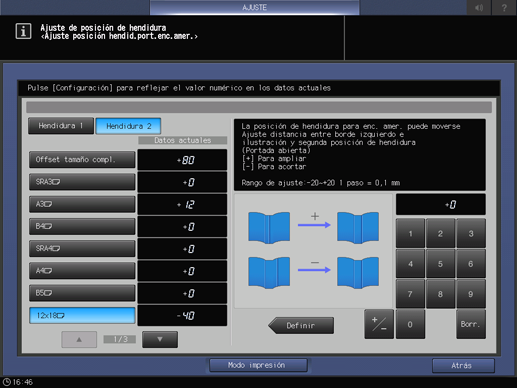

  9. Seleccione Hendidura 1 e introduzca el valor de ajuste utilizando el teclado de la pantalla.

    Rango de ajuste: -20~+20 1 paso = 0,1 mm

    [-] Para acortar [+] Para ampliar

    • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.

    • explicación adicionalPulse Definir para cambiar el valor actual.

    • explicación adicionalAjuste la distancia entre el borde del papel en el lado izquierdo de la cara superior de la portada de encuadernación y la primera posición de hendidura.

  10. Seleccione Hendidura 2 e introduzca el valor de ajuste utilizando el teclado de la pantalla.

    Rango de ajuste: -20~+20 1 paso = 0,1 mm

    [-] Para acortar [+] Para ampliar

    • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.

    • explicación adicionalPulse Definir para cambiar el valor actual.

    • explicación adicionalAjuste la distancia entre el borde del papel en el lado izquierdo de la cara superior de la portada de encuadernación y la segunda posición de hendidura.

  11. Repita los pasos del 4 al 10 hasta que obtenga el resultado deseado.

  12. Pulse Atrás.

    Se vuelve a mostrar la pantalla Menú Ajuste posición hendidura.
