Ajuste posición vertical(CD)
Corrección de la alineación de la posición de perforación con el centro de salida perforada en el kit de perforación PK-522 instalado en la unidad de acabado FS-532.
Objetos de ajuste:
Offset tamaño compl., A3 short edge feed, A4 long edge feed, A4 short edge feed, SRA4 short edge feed, A5 long edge feed, B4 short edge feed, B5 long edge feed, 8K short edge feed, 16K long edge feed, 16K short edge feed, 8,5 14 short edge feed, 8,5 11 long edge feed, 8,5 11 short edge feed, 12 18 short edge feed, 11 17 short edge feed, 8 13 short edge feed, 5,5 8,5 long edge feed, 9 11 long edge feed, B5 short edge feed
AVISO
Si se especifica un valor numérico para Offset tamaño compl., se aplica a todos los tamaños de papel. Si se selecciona un tamaño de papel específico, el valor de ajuste será el resultado de sumar el valor introducido y el valor indicado previamente para Offset tamaño compl.
Pulse Ajuste en la pantalla UN.PRINC. para abrir la pantalla Menú Ajuste.

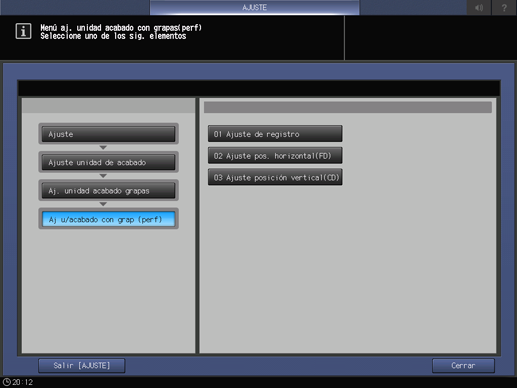

Pulse Ajuste unidad de acabado, Aj. unidad acabado grapas, Aj u/acabado con grap (perf) y Ajuste posición vertical(CD) de forma consecutiva.
Seleccione el tamaño que se va a ajustar utilizando down o up.
Pulse Modo impresión.
Cargue el tamaño de papel seleccionado en el paso 3; a continuación, seleccione la tecla de esa bandeja.
explicación adicionalCon Configuración de salida, se selecciona automáticamente Perforación.
Pulse Inicio en el panel de control.
Se imprimirá un modelo de prueba.

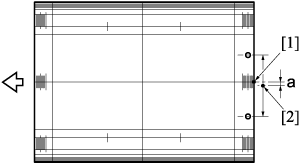

Mida la diferencia (a) entre la línea central del papel impreso y la posición central de los orificios de perforación.
Tolerancia: a = 0 mm ± 1 mm
Pulse Salir ModoImpr para volver a la pantalla Ajuste posición vertical(CD).
Si se debe realizar algún ajuste, utilice el teclado del panel táctil para introducir el valor de ajuste.
Rango de ajuste: -50~+50 1 paso = 0,1 mm
Posición de perforación: [-] Adelante [+] Atrás
explicación adicionalPulse +/- para especificar si el valor es positivo o negativo.
Pulse Definir para modificar el ajuste con los datos actuales.
Repita los pasos del 4 al 10 hasta que obtenga el resultado deseado.
Pulse Atrás.
La pantalla vuelve a la pantalla Menú aj. unidad acabado con grapas(perf).
