Aj. pos. pleg. pleg. central

Ajuste la posición de plegado central multihoja de la función de plegado y grapado de la grapadora en el lomo SD-510 instalada en unidad de acabado FS-532. Realice este ajuste si la posición de plegado múltiple por la mitad no está dentro del rango permitido.

Objetos de ajuste:
Offset tamaño compl., SRA3 short edge feed, 12 18 short edge feed, A3 short edge feed, 11 17 short edge feed, 8K short edge feed, B4 short edge feed, SRA4 short edge feed, 8,5 14 short edge feed, 8,5 11 short edge feed, B5 short edge feed, A4 short edge feed, 16K short edge feed, 8 13 short edge feed, Personalizado (380~488 mm), Personalizado (240~379 mm)

AVISO

  • Si se especifica un valor numérico para Offset tamaño compl., se aplica a todos los tamaños de papel. Si se selecciona un tamaño de papel específico, el valor de ajuste será el resultado de sumar el valor introducido y el valor indicado previamente para Offset tamaño compl.

  1. Pulse Ajuste en la pantalla UN.PRINC. para abrir la pantalla Menú Ajuste.

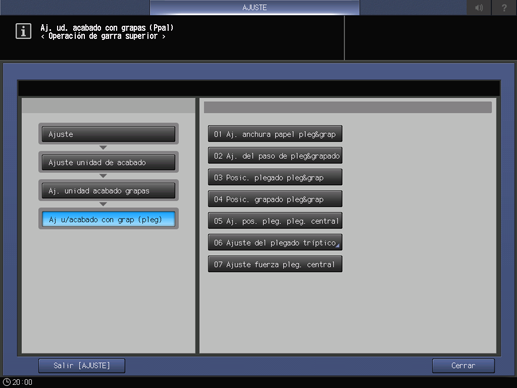

  2. Pulse Ajuste unidad de acabado, Aj. unid. acabado con grap., Aj u/acabado con grap (pleg) y Aj. pos. pleg. pleg. central de forma consecutiva.

  3. Seleccione el tamaño que se va a ajustar utilizando down o up.

  4. Pulse Modo impresión.

  5. Cargue el tamaño de papel seleccionado en el paso 3; a continuación, seleccione la tecla de esa bandeja.

    • explicación adicionalPara la configuración de salida, Plegado múltiple por la mitad se selecciona automáticamente.

  6. Pulse Inicio en el panel de control.

    Se imprimirá un modelo de prueba.

  7. Compruebe la alineación (a) de los bordes del papel impreso.

    Tolerancia: a = 1 mm o menos

  8. Pulse Salir ModoImpr para volver a la pantalla Aj. pos. pleg. pleg. central.

  9. Si se debe realizar algún ajuste, utilice el teclado del panel táctil para introducir el valor de ajuste.

    Rango de ajuste: -50~+50 1 paso = 0,1 mm

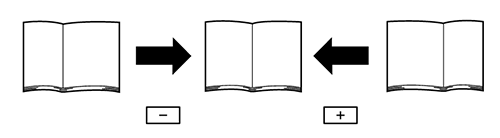

    Cara superior de salida: [-] Ampliar [+] Acortar

    • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.

  10. Pulse Definir para modificar el ajuste con los datos actuales.

  11. Repita los pasos del 4 al 10 hasta que obtenga el resultado deseado.

  12. Pulse Atrás.

    La pantalla vuelve a la pantalla Menú Ajuste de la unidad de acabado con grapado (Plegado).
