Ajuste ancho papel

Ajuste la posición de la placa de alineación en dirección transversal de la unidad de relevo RU-510. Ejecute este ajuste cuando detecte distorsión o inclinación del papel en la unidad de acabado que sigue a la unidad de relé RU-510. Por ejemplo, ajuste un error de alineación de perforadora en dirección transversal.

Objetos de ajuste: Offset tamaño compl., 11  17 short edge feed, A3 short edge feed, B4 short edge feed, 8,5  14 short edge feed, A4 short edge feed,8,5  11 short edge feed, 8,5  11 long edge feed, A4 long edge feed, B5 long edge feed, A5 long edge feed, 5,5  8,5 long edge feed, 8  13 short edge feed, 8K short edge feed, 16K long edge feed, 16K short edge feed, 12  18 short edge feed,SRA3 short edge feed, SRA4 short edge feed, 9  11 long edge feed, Postal, Personalizado (220~379 mm), Personalizado (100~219 mm)

AVISO

  • Si se especifica un valor numérico para Offset tamaño compl., se aplica a todos los tamaños de papel. Si se selecciona un tamaño de papel específico, el valor de ajuste será el resultado de sumar el valor introducido y el valor indicado previamente para Offset tamaño compl.

  1. Pulse Ajuste en la pantalla UN.PRINC. para abrir la pantalla Menú Ajuste.

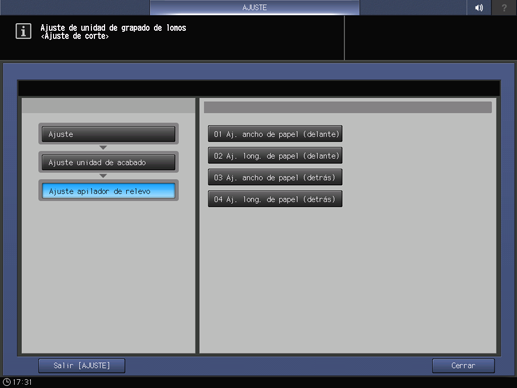

  2. Pulse Ajuste unidad de acabado, Ajuste apilador de relevo y Ajuste ancho papel de forma consecutiva.

  3. Seleccione el tamaño que se va a ajustar utilizando down o up.

  4. Pulse Modo impresión.

  5. Cargue el tamaño de papel seleccionado en el paso 3; a continuación, seleccione la tecla de esa bandeja.

  6. Ajuste la cantidad de impresión a 10 juegos y pulse Inicio en el panel de control. Por ejemplo, imprima modelos de patrón perforados.

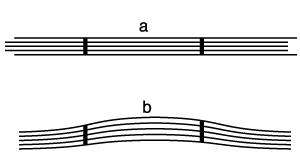

  7. Compruebe la posición del orificio perforado.

    • explicación adicionalSi la perforadora no está bien alineada, el espaciado de la placa de alineación es más ancho que el papel.

    • explicación adicionalSi la perforadora está curvada, el espaciado de la placa de alineación es más estrecho que el papel.

  8. Pulse Salir ModoImpr para volver a la pantalla Ajuste ancho papel.

  9. Si se debe realizar algún ajuste, utilice el teclado del panel táctil para introducir el valor de ajuste.

    Rango de ajuste: -20~+20 1 paso = 0,1 mm

    [-] Para reducir la aleatoriedad [+] Para reducir las inclinaciones

    • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.

    • explicación adicionalPulse Definir para cambiar el valor actual.

    • explicación adicionalPara realizar los ajustes, asigne al ajuste del ancho del papel el valor máximo (para reducir la distorsión), ajuste en la dirección para reducir la distorsión y busque el punto donde la perforación del orificio esté bien alineada.

  10. Repita los pasos del 4 al 9 hasta obtener el resultado deseado.

  11. Pulse Atrás.

    De este modo, se vuelve a la pantalla Menú Ajuste apilador de relevo.
