Ajuste pos. pleg. tríptico

Ajuste las posiciones de Pliegue 1 y Pliegue 2 para el plegado tríptico de la grapadora en el lomo SD-510 instalada en la unidad de acabado FS-532. Realice este ajuste si la posición de Plegado triple múltiple no está dentro del rango permitido.

Objetos de ajuste: 8,5 11 w, A4 short edge feed, 16K short edge feed

AVISO
  • Si desea ajustar el Pliegue 1 y el Pliegue 2, asegúrese de empezar ajustando el Pliegue 1. La posición de Pliegue 1 se calcula a partir del borde del papel, mientras que la de Pliegue 2 se calcula a partir de la posición de Pliegue 1. En consecuencia, la medida (b) del paso 7 depende de la modificación que se realice en cualquiera de las posiciones de Pliegue 1 y Pliegue 2.

  1. Pulse Ajuste en la pantalla UN.PRINC. para abrir la pantalla Menú Ajuste.

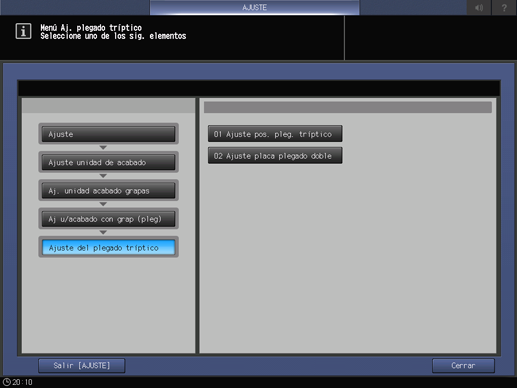

  2. Pulse Ajuste unidad de acabado, Aj. unid. acabado con grap., Aj u/acabado con grap (pleg), Ajuste del plegado trípticoAjuste pos. pleg. tríptico de forma consecutiva.

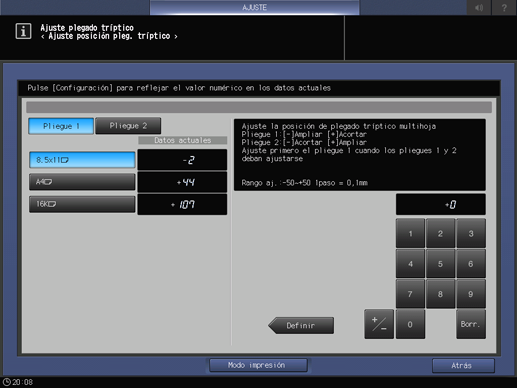

  3. Seleccione el tamaño que desea ajustar.

  4. Pulse Modo impresión.

  5. Cargue el tamaño de papel seleccionado en el paso 3; a continuación, seleccione la tecla de esa bandeja.

    • explicación adicionalPara Configuración de salida se selecciona automáticamente Plegado triple múltiple.

  6. Pulse Inicio en el panel de control.

    Se imprimirá un modelo de prueba.

  7. Mida los largos (a) y (b) del papel impreso.



    Tamaño de papel

    Tolerancia

    a

    b

    A4 short edge feed

    95,0 mm ± 2,0 mm

    101,0 mm ± 2,0 mm

    8,5  11 short edge feed

    89,4 mm ± 2,0 mm

    95,0 mm ± 2,0 mm

    16K short edge feed

    88,0 mm ± 2,0 mm

    91,0 mm ± 2,0 mm

  8. Pulse Salir ModoImpr para volver a la pantalla Ajuste pos. pleg. tríptico.

  9. Seleccione Pliegue 1.

  10. Utilice el teclado del panel táctil para introducir el valor de ajuste.

    Rango de ajuste: -50~+50 1 paso = 0,1 mm

    Pliegue 1: [-] Ampliar [+] Acortar

    • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.

    • explicación adicionalLa medición (a) en el paso 7 aumenta cuando se introduce un valor positivo y disminuye cuando se introduce un valor negativo.

  11. Pulse Definir para introducir los datos actuales como valor de configuración.

  12. Seleccione Pliegue 2.

  13. Utilice el teclado del panel táctil para introducir el valor de ajuste.

    Rango de ajuste: -50~+50 1 paso = 0,1 mm

    Pliegue 2: [-] Acortar [+] Ampliar

    • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.

    • explicación adicionalLa medición (b) en el paso 7 aumenta cuando se introduce un valor positivo y disminuye cuando se introduce un valor negativo.

  14. Pulse Definir para introducir los datos actuales como valor de configuración.

  15. Repita los pasos del 4 al 14 hasta obtener el resultado que desea.

  16. Pulse Atrás.

    La pantalla vuelve a la pantalla Menú Ajuste del plegado tríptico.

  17. Pulse Cerrar.

    La pantalla vuelve a la pantalla Menú Ajuste de la unidad de acabado con grapado (Plegado).
