Aj. posic. plegado triple

Ajuste las posiciones de plegado triple interior en la unidad de plegado FD-503.

Objetos de ajuste: Offset tamaño compl., A3 short edge feed, B4 short edge feed, SRA4 short edge feed, A4 short edge feed, 12 18 short edge feed, 11 17 short edge feed, 8,5 14 short edge feed, 8,5 11 short edge feed, 8K short edge feed, Personalizado (380~458 mm), Personalizado (279~379 mm)

AVISO
  • Si desea ajustar el Pliegue 1 y el Pliegue 2, asegúrese de empezar ajustando el Pliegue 1.

AVISO
  • Si se especifica un valor numérico para Offset tamaño compl., se aplica a todos los tamaños de papel. Si se selecciona un tamaño de papel específico, el valor de ajuste será el resultado de sumar el valor introducido y el valor indicado previamente para Offset tamaño compl.

  1. Pulse Ajuste en la pantalla UN.PRINC. para abrir la pantalla Menú Ajuste.

  2. Pulse Ajuste unidad de acabado, Ajuste plegadora múltiple, Aj. carpeta múlt. (pleg.) y Aj. posic. plegado triple de forma consecutiva.

  3. Seleccione el tamaño que se va a ajustar utilizando down o up.

  4. Pulse Modo impresión.

  5. Cargue el tamaño de papel que desea ajustar; a continuación, seleccione esa bandeja.

  6. Pulse Inicio en el panel de control.

    Se imprimirá un modelo de prueba.

  7. Mida los largos (a) y (b) del papel impreso.

    Tolerancia: a ± 1,5 mm, b ± 1,5 mm

    Tamaño de papel

    a

    b

    A3 short edge feed

    139,0 mm

    142,0 mm

    B4 short edge feed

    120,3 mm

    123,3 mm

    SRA4 short edge feed

    105,6 mm

    108,6 mm

    A4 short edge feed

    98,0 mm

    101,0 mm

    12 18 short edge feed

    151,4 mm

    154,4 mm

    11 17 short edge feed

    142,9 mm

    145,9 mm

    8,5 14 short edge feed

    117,5 mm

    120,5 mm

    8,5 11 short edge feed

    92,1 mm

    95,1 mm

    8K short edge feed

    129,0 mm

    132,0 mm

    (1) Pliegue 1 / (2) Pliegue 2

  8. Si se debe realizar algún ajuste, pulse Salir ModoImpr para volver a la pantalla Aj. posic. plegado triple.

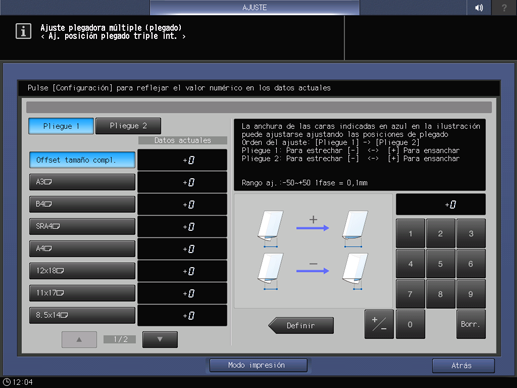

  9. Seleccione Pliegue 1 e introduzca el valor de ajuste con el teclado del panel táctil.

    Rango de ajuste: -50~+50 1 paso = 0,1 mm

    Pliegue 1: Para estrechar [-] <-> [+] Para ensanchar

    • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.

    • explicación adicionalPulse Definir para cambiar el valor actual.

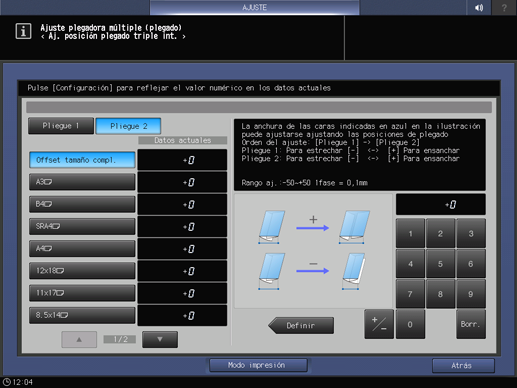

  10. Seleccione Pliegue 2 y, a continuación, introduzca el valor de ajuste con el teclado del panel táctil.

    Rango de ajuste: -50~+50 1 paso = 0,1 mm

    Pliegue 2: Para estrechar [-] <-> [+] Para ensanchar

    • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.

    • explicación adicionalPulse Definir para cambiar el valor actual.

  11. Repita los pasos del 4 al 10 hasta que obtenga el resultado deseado.

  12. Pulse Atrás.

    Vuelve a aparecer la pantalla Menú Ajuste plegadora múltiple (plegado).
