Ajuste del paso de grapado

Ajuste el espaciado de las grapas de la grapadora en lomo SD-506 para reducir la dispersión y la distorsión en un lote de papel.

Objetos de ajuste: Offset tamaño compl., SRA3 short edge feed, A3 short edge feed, B4 short edge feed, SRA4 short edge feed, A4 short edge feed, B5 short edge feed, 12 18 short edge feed, 11 17 short edge feed, 8,5 14 short edge feed, 8,5 11 short edge feed, 8 13 short edge feed, 8K short edge feed, 16K short edge feed, Personalizado (380~463 mm), Personalizado (257~379 mm)

AVISO

  • Si se especifica un valor numérico para Offset tamaño compl., se aplica a todos los tamaños de papel. Si se selecciona un tamaño de papel específico, el valor de ajuste será el resultado de sumar el valor introducido y el valor indicado previamente para Offset tamaño compl.

  1. Pulse Ajuste en la pantalla UN.PRINC. para abrir la pantalla Menú Ajuste.

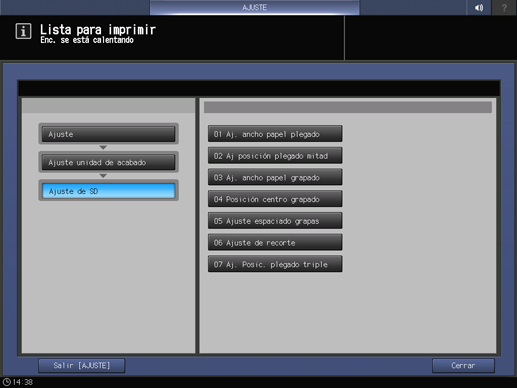

  2. Pulse Ajuste unidad de acabado, Ajuste de SD y Ajuste espaciado grapas de forma consecutiva.

  3. Seleccione el tamaño que se va a ajustar utilizando down o up.

  4. Pulse Modo impresión.

  5. Cargue el tamaño de papel que desea ajustar; a continuación, seleccione esa bandeja.

  6. Pulse Inicio en el panel de control.

    Se imprimirá un modelo de prueba.

    AVISO

    • Si no se extrae la bandeja de la grapadora en lomo, la máquina no comienza a imprimir incluso si se pulsa Inicio en el panel de control. Asegúrese de extraer la bandeja de la grapadora en lomo.

  7. Compruebe el espaciado de las grapas (a) de la hoja de muestra.

    Tolerancia: a = b/2 mm ± 2 mm

  8. Si se debe realizar algún ajuste, pulse Salir ModoImpr para volver a la pantalla Ajuste espaciado grapa.

  9. Utilice el teclado del panel táctil para introducir el valor de ajuste.

    Rango de ajuste: -20~+20 1 paso = 1,0 mm

    [-] Para acortar [+] Para ampliar

    • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.

    • explicación adicionalPulse Definir para cambiar el valor actual.

  10. Repita los pasos del 4 al 9 hasta obtener el resultado deseado.

    • explicación adicionalEl intervalo de ajuste disponible varía en función de los tamaños de papel. El valor mínimo depende de la amplitud de movimiento de la grapadora, mientras que el valor máximo requiere que las guías de salida y la grapadora no interfieran con la grapadora en el lomo.

    B5 short edge feed: no disponible (fijo a 91 mm)

    B4 short edge feed: de -20 mm a +20 mm (de 108,5 mm a 148,5 mm)

    A4 short edge feed: de -14 mm a +14 mm (de 91 mm a 119 mm)

    A3 short edge feed: de -20 mm a +16,5 mm (de 128,5 mm a 165 mm)

  11. Pulse Atrás.

    Se vuelve a mostrar la pantalla Menú Ajuste de SD.
