Ajuste desplazamiento grapa

Ajuste la posición de las grapas en la grapadora en lomo SD-513. Reduzca la desalineación entre las posiciones de grapado y la línea de plegado.

  1. Pulse Ajuste en la pantalla UN.PRINC. para abrir la pantalla Menú Ajuste.

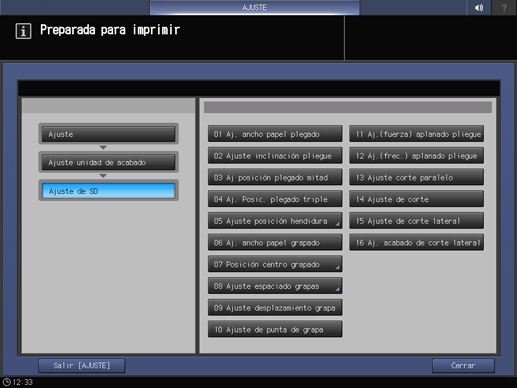

  2. Pulse Ajuste unidad de acabado, Ajuste de SD y Ajuste desplazamiento grapa de forma consecutiva.

  3. Pulse Modo impresión.

  4. Cargue papel A3 short edge feed o 11 17 short edge feed en cualquier bandeja y seleccione el botón de la bandeja.

  5. Pulse Inicio en el panel de control.

    Se imprimirá un modelo de prueba.

  6. Mida la desalineación (a) entre la línea de plegado y las posiciones de grapado.

    Tolerancia: a = ± 1 mm

  7. Pulse Salir ModoImpr para volver a la pantalla Ajuste desplazamiento grapa.

  8. Si se debe realizar algún ajuste, utilice el teclado del panel táctil para introducir el valor de ajuste.

    Rango de ajuste: -10~+10 1 paso= 0,1 mm

    [-] Para mover a la izquierda [+] Para mover a la derecha

    • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.

  9. Pulse Definir para cambiar el valor actual.

  10. Repita los pasos del 3 al 9 hasta que obtenga el resultado deseado.

  11. Pulse Atrás.

    Se vuelve a mostrar la pantalla Menú Ajuste de SD.
