Ajuste posición de grapado

Permite ajustar la densidad de posición de dos grapas y la posición del grapado en esquina en la unidad de grapado.

Objetos de ajuste: 2 densidad pos. (120 mm), 2 densidad pos. (140 mm), 2 densidad pos. (165 mm), Diagonal posterior, Paralelo posterior, Paralelo frontal

  1. Pulse Ajuste en la pantalla UN.PRINC. para abrir la pantalla Menú Ajuste.

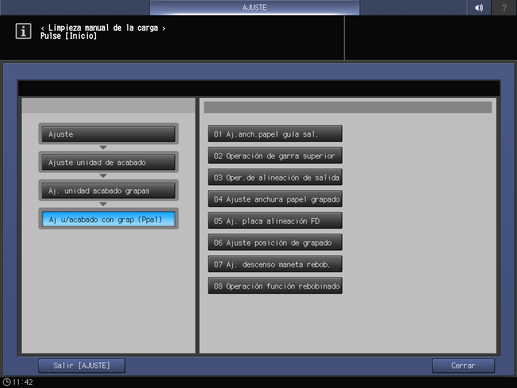

  2. Pulse Ajuste unidad de acabado, Aj. unidad acabado grapas, Aj u/acabado con grap (Ppal) y Ajuste posición de grapado de forma consecutiva.

  3. Seleccione 2 densidad pos. (120 mm), 2 densidad pos. (140 mm), 2 densidad pos.(165 mm), Diagonal posterior, Paralelo posterior o Paralelo frontal para ajustar la posición de las grapas.

  4. Pulse Modo impresión.

  5. Cargue el papel que desee en una bandeja y, a continuación, seleccione esa bandeja.

    • explicación adicionalPara Configuración de salida, se selecciona automáticamente Grapar y se selecciona la posición de grapas seleccionada en el paso 3.

  6. Pulse Inicio en el panel de control.

    Se imprimirá un modelo de prueba.

  7. Compruebe las posiciones de las grapas (a) del papel impreso.

    • explicación adicional2 densidad pos. (120 mm), 2 densidad pos. (140 mm), 2 densidad pos.(165 mm)
      Tolerancia para 2 densidad pos. (120 mm): a = 120 mm ± 3 mm
      Tolerancia para 2 densidad pos. (140 mm): a = 140 mm ± 3 mm
      Tolerancia para 2 densidad pos.(165 mm): a = 165 mm ± 3 mm

    • explicación adicionalDiagonal posterior
      Tolerancia: a = 15,2 mm ± 3 mm

    • explicación adicionalParalelo posterior
      Tolerancia: a = 19,6 mm ± 2 mm

    • explicación adicionalParalelo frontal
      Tolerancia: a = 6,4 mm ± 3 mm

  8. Pulse Salir ModoImpr para volver a la pantalla Ajuste posición de grapado.

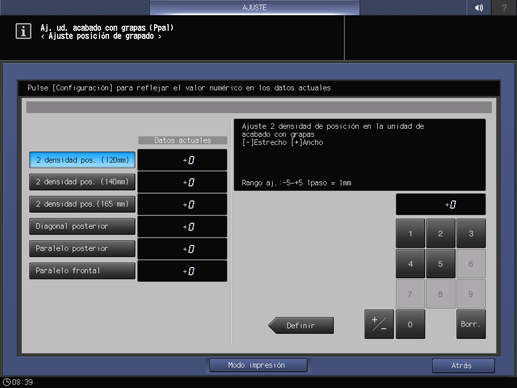

  9. Si se debe realizar algún ajuste, utilice el teclado del panel táctil para introducir el valor de ajuste.

    Objetos de ajuste: 2 densidad pos. (120 mm), 2 densidad pos. (140 mm), 2 densidad pos. (165 mm), Diagonal posterior

    • explicación adicionalRango de ajuste: -5~+5 1 paso = 1 mm

    Objetos de ajuste: Paralelo posterior, Paralelo frontal

    • explicación adicionalRango de ajuste: -3~+3 1 paso = 1 mm

    [-] Estrecho [+] Ancho

    • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.

  10. Pulse Definir para modificar el ajuste con los datos actuales.

  11. Repita los pasos del 4 al 10 hasta que obtenga el resultado deseado.

  12. Pulse Atrás.

    La pantalla vuelve a la pantalla Menú Aj. ud. acabado con grapas (Ppal).
