Ajuste posición plegado en 3

Ajuste las posiciones de plegado tríptico de la Grapadora en lomo SD-513.

Objetos de ajuste: Offset tamaño compl., A4 short edge feed, 8,5 11 short edge feed

AVISO

  • Si desea ajustar el Pliegue 1 y el Pliegue 2, asegúrese de empezar ajustando el Pliegue 1. Para la posición de Pliegue 1 y de Pliegue 2, utilice el borde de papel como posición estándar. En consecuencia, la medida (b) del paso 7 depende de la modificación que se realice en cualquiera de las posiciones de Pliegue 1 y Pliegue 2.

AVISO

  • Si se especifica un valor numérico para Offset tamaño compl., se aplica a todos los tamaños de papel. Si se selecciona un tamaño de papel específico, el valor de ajuste será el resultado de sumar el valor introducido y el valor indicado previamente para Offset tamaño compl.

  • Al valor de ajuste máximo de A4 short edge feed para Pliegue 1 es "+90".
    Al valor de ajuste máximo de 8,5  11 short edge feed para Pliegue 1 es "+30".

  1. Pulse Ajuste en la pantalla UN.PRINC. para abrir la pantalla Menú Ajuste.

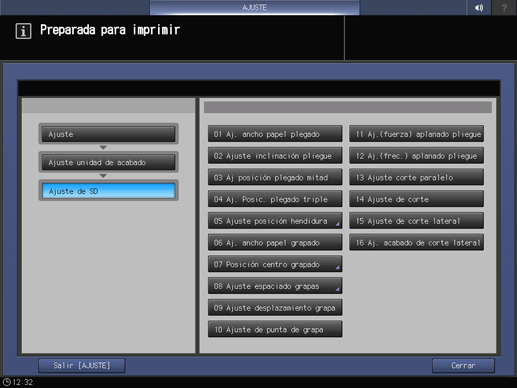

  2. Pulse Ajuste unidad de acabado, Ajuste de SD y Aj. Posic. plegado triple de forma consecutiva.

  3. Seleccione el tamaño que desea ajustar.

  4. Pulse Modo impresión.

  5. Cargue el tamaño de papel que desea ajustar; a continuación, seleccione esa bandeja.

  6. Pulse Inicio en el panel de control.

    Se imprimirá un modelo de prueba.

  7. Mida los largos (a) y (b) del papel impreso.

    Tolerancia: a ± 1,5 mm, b ± 1,5 mm

    Tamaño de papel

    a

    b

    A4 short edge feed

    97,5 mm ± 1,5 mm

    102,0 mm ± 3,0 mm

    8,5 11 short edge feed

    91,6 mm ± 1,5 mm

    96,1 mm ± 3,0 mm

    (1) Pliegue 1 / (2) Pliegue 2

  8. Si se debe realizar algún ajuste, pulse Salir ModoImpr para volver a la pantalla Ajuste pos. pleg. tríptico.

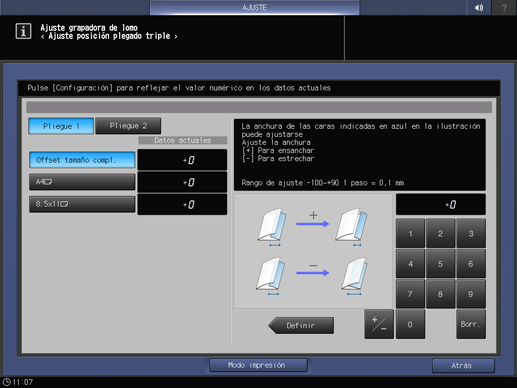

  9. Seleccione Pliegue 1 e introduzca el valor de ajuste con el teclado del panel táctil.

    Rango de ajuste: -100~+90 1 paso= 0,1 mm

    [-] Para ensanchar [+] Para estrechar

    • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.

    • explicación adicionalPulse Definir para cambiar el valor actual.

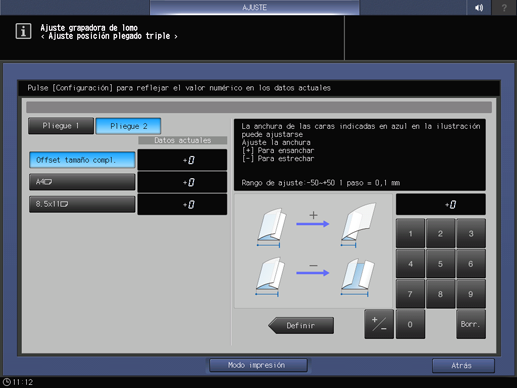

  10. Seleccione Pliegue 2 y, a continuación, introduzca el valor de ajuste con el teclado del panel táctil.

    Rango de ajuste: -50~+50 1 paso = 0,1 mm

    [-] Para ensanchar [+] Para estrechar

    • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.

    • explicación adicionalPulse Definir para cambiar el valor actual.

  11. Repita los pasos del 4 al 10 hasta que obtenga el resultado deseado.

  12. Pulse Atrás.

    Se vuelve a mostrar la pantalla Menú Ajuste de SD.
