Ajuste ancho papel

Si el papel impreso presenta errores de alineación en dirección transversal en la bandeja del apilador de gran capacidad LS-506, ajuste la posición de la placa de alineación para reducir el error de alineación y la distorsión del papel impreso en la bandeja del apilador.

Objetos de ajuste: Apilador nº 1, Apilador nº 2, Apilador nº 3

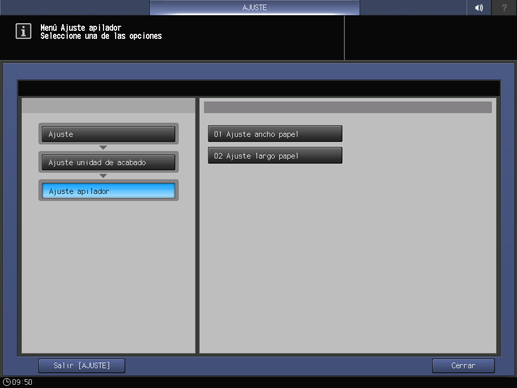

  1. Pulse Ajuste en la pantalla UN.PRINC. para abrir la pantalla Menú Ajuste.

  2. Pulse Ajuste unidad de acabado, Ajuste apilador y Ajuste ancho papel de forma consecutiva.

  3. Cuando se utiliza el apilador de gran capacidad LS-506 con tres apiladores, seleccione Apilador nº 1, Apilador nº 2 o Apilador nº 3.

  4. Pulse Modo impresión.

  5. Cargue el papel que desee en una bandeja y, a continuación, seleccione esa bandeja.

  6. Pulse Inicio en el panel de control.

    Se imprimirá un modelo de prueba.

  7. Compruebe que no haya papel impreso desalineado o sesgado.

    a: error de alineación

    b: inclinación

  8. Si se debe realizar algún ajuste, pulse Salir ModoImpr para volver a la pantalla Ajuste ancho de papel.

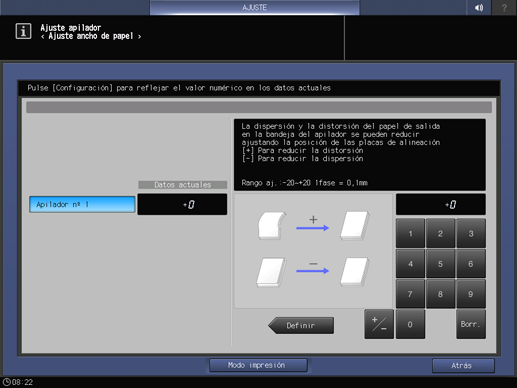

  9. Utilice el teclado del panel táctil para introducir el valor de ajuste.

    Rango de ajuste: -20~+20 1 paso = 0,1 mm

    [-] Para reducir la dispersión [+] Para reducir la distorsión

    • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.

    • explicación adicionalPulse Definir para cambiar el valor actual.

  10. Repita los pasos del 4 al 9 hasta obtener el resultado deseado.

  11. Pulse Atrás.

    La pantalla vuelve a la pantalla Menú Ajuste apilador.
