Ajuste largo papel

Ajuste la posición de la placa de alineación en la dirección de alimentación del papel de la unidad de relevo RU-510. Ejecute este ajuste cuando detecte error de alineación en la dirección de alimentación en el papel entregado a la unidad de acabado que sigue a la unidad de relé RU-510. Por ejemplo, ajuste un error de alineación de perforadora en dirección de alimentación.

Objetos de ajuste: Offset tamaño compl., 11  17 short edge feed, A3 short edge feed, B4 short edge feed, 8,5  14 short edge feed, A4 short edge feed,8,5  11 short edge feed, 8,5  11 long edge feed, A4 long edge feed, B5 long edge feed, A5 long edge feed, 5,5  8,5 long edge feed, 8  13 short edge feed, 8K short edge feed, 16K long edge feed, 16K short edge feed, 12  18 short edge feed,SRA3 short edge feed, SRA4 short edge feed, 9  11 long edge feed, Postal, Personalizado (220~379 mm), Personalizado (100~219 mm)

AVISO

  • Si se especifica un valor numérico para Offset tamaño compl., se aplica a todos los tamaños de papel. Si se selecciona un tamaño de papel específico, el valor de ajuste será el resultado de sumar el valor introducido y el valor indicado previamente para Offset tamaño compl.

  1. Pulse Ajuste en la pantalla UN.PRINC. para abrir la pantalla Menú Ajuste.

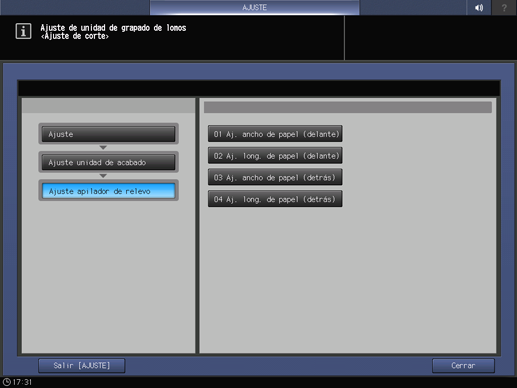

  2. Pulse Ajuste unidad de acabado, Ajuste apilador de relevo y Ajuste largo papel de forma consecutiva.

  3. Seleccione el tamaño que se va a ajustar utilizando down o up.

  4. Pulse Modo impresión.

  5. Cargue el tamaño de papel seleccionado en el paso 3; a continuación, seleccione la tecla de esa bandeja.

  6. Ajuste la cantidad de impresión a 10 juegos y pulse Inicio en el panel de control. Por ejemplo, imprima modelos de patrón perforados.

  7. Compruebe la posición del orificio perforado.

    • explicación adicionalSi la perforadora no está alineada en la dirección de alimentación, ajuste la posición de la placa de alineación FD.

  8. Pulse Salir ModoImpr para volver a la pantalla Ajuste largo de papel.

  9. Si se debe realizar algún ajuste, utilice el teclado del panel táctil para introducir el valor de ajuste.

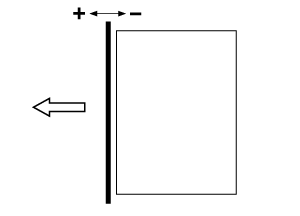

    Rango de ajuste: -50~+50 1 paso = 0,1 mm

    [-] Para reducir la dispersión [+] Para reducir la inclinación

    • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.

    • explicación adicionalPulse Definir para cambiar el valor actual.

    • explicación adicionalPara realizar los ajustes, asigne al ajuste del largo del papel el valor máximo (para reducir la distorsión), ajuste en la dirección para reducir la distorsión y busque el punto donde la perforación del orificio esté bien alineada.

  10. Repita los pasos del 4 al 9 hasta obtener el resultado deseado.

  11. Pulse Atrás.

    De este modo, se vuelve a la pantalla Menú Ajuste apilador de relevo.
