Posición centro grapado

Posición central de grapado en 2 posiciones

Ajuste la posición central para grapado en 2 posiciones en la grapadora en lomo SD-513.

AVISO
  • Realice este ajuste después de completar Aj posición plegado mitad.

  1. Pulse Ajuste en la pantalla UN.PRINC. para abrir la pantalla Menú Ajuste.

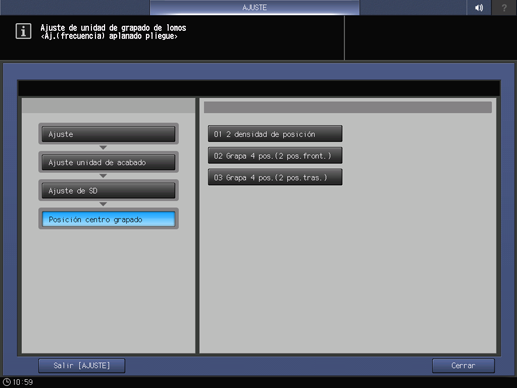

  2. Pulse Ajuste unidad de acabado, Ajuste de SD, Posición centro grapado y Grapado pos.2 de forma consecutiva.

  3. Pulse Modo impresión.

  4. Cargue papel A3 short edge feed o 11 17 short edge feed en cualquier bandeja y seleccione el botón de la bandeja.

  5. Pulse Inicio en el panel de control.

    Se imprimirá un modelo de prueba.

  6. Compruebe la desalineación entre la posición central de grapado y la posición central del papel.

  7. Si se debe realizar algún ajuste, pulse Salir ModoImpr para volver a la pantalla Ajuste posición central grapa.

  8. Utilice el teclado del panel táctil para introducir el valor de ajuste.

    Rango de ajuste: -20~+20 1 paso = 0,1 mm

    [-] Para retroceder [+] Para avanzar

    • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.

    • explicación adicionalPulse Definir para cambiar el valor actual.

  9. Repita los pasos del 3 al 8 hasta que obtenga el resultado deseado.

  10. Pulse Atrás.

    Se vuelve a mostrar la pantalla Menú Ajuste posición central de grapado.

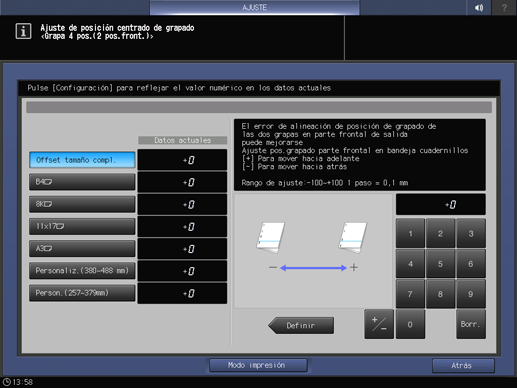

Posición central en dos puntos del borde anterior para grapado en 4 posiciones

Ajuste la posición central en dos puntos del borde anterior para grapado en 4 posiciones en la grapadora en lomo SD-513.

Objetos de ajuste: Offset tamaño compl., B4 short edge feed, 8K short edge feed, 11 17 short edge feed, A3 short edge feed, Personalizado (380~488 mm), Personalizado (257~379 mm)

AVISO
  • Si se especifica un valor numérico para Offset tamaño compl., se aplica a todos los tamaños de papel. Si se selecciona un tamaño de papel específico, el valor de ajuste será el resultado de sumar el valor introducido y el valor indicado previamente para Offset tamaño compl.

AVISO
  • Realice este ajuste después de completar Aj posición plegado mitad.

  1. Pulse Ajuste en la pantalla UN.PRINC. para abrir la pantalla Menú Ajuste.

  2. Pulse Ajuste unidad de acabado, Ajuste de SD, Posición centro grapado y Grapa 4 pos.(2 pos.front.) de forma consecutiva.

  3. Seleccione el tamaño que desea ajustar.

  4. Pulse Modo impresión.

  5. Cargue el tamaño de papel que desea ajustar; a continuación, seleccione esa bandeja.

  6. Pulse Inicio en el panel de control.

    Se imprimirá un modelo de prueba.

  7. Compruebe la distancia desde el borde hasta el centro de Grapa 4 pos.(2 pos.front.) para el tamaño de papel.

  8. Si se debe realizar algún ajuste, pulse Salir ModoImpr para volver a la pantalla Ajuste posición central grapa.

  9. Utilice el teclado del panel táctil para introducir el valor de ajuste.

    Rango de ajuste: -100~+100 1 paso = 0,1 mm

    [-] Para retroceder [+] Para avanzar

    • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.

    • explicación adicionalPulse Definir para cambiar el valor actual.
      El rango de ajuste puede estar limitado según el tamaño de papel.

  10. Repita los pasos del 4 al 9 hasta obtener el resultado deseado.

  11. Pulse Atrás.

    Se vuelve a mostrar la pantalla Menú Ajuste posición central de grapado.

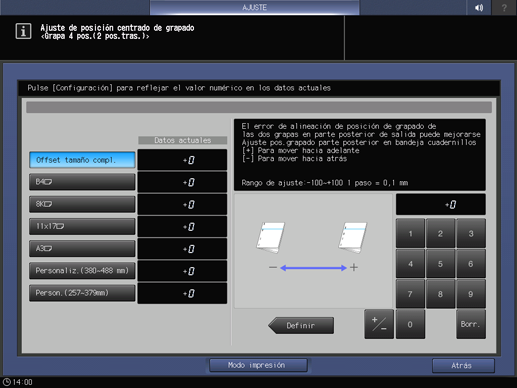

Posición central en dos puntos del borde posterior para grapado en 4 posiciones

Ajuste la posición central en dos puntos del borde posterior para grapado en 4 posiciones en la grapadora en lomo SD-513.

Objetos de ajuste: Offset tamaño compl., B4 short edge feed, 8K short edge feed, 11  17 short edge feed, A3 short edge feed, Personalizado (380~488 mm), Personalizado (257~379 mm)

AVISO
  • Si se especifica un valor numérico para Offset tamaño compl., se aplica a todos los tamaños de papel. Si se selecciona un tamaño de papel específico, el valor de ajuste será el resultado de sumar el valor introducido y el valor indicado previamente para Offset tamaño compl.

AVISO
  • Realice este ajuste después de completar Aj posición plegado mitad.

  1. Pulse Ajuste en la pantalla UN.PRINC. para abrir la pantalla Menú Ajuste.

  2. Pulse Ajuste unidad de acabado, Ajuste de SD, Posición centro grapado y Grapa 4 pos.(2 pos.tras.) de forma consecutiva.

  3. Seleccione el tamaño que desea ajustar.

  4. Pulse Modo impresión.

  5. Cargue el tamaño de papel que desea ajustar; a continuación, seleccione esa bandeja.

  6. Pulse Inicio en el panel de control.

    Se imprimirá un modelo de prueba.

  7. Compruebe la distancia desde el borde hasta el centro de Grapa 4 pos.(2 pos.tras.) para el tamaño de papel.

  8. Si se debe realizar algún ajuste, pulse Salir ModoImpr para volver a la pantalla Ajuste posición central grapa.

  9. Utilice el teclado del panel táctil para introducir el valor de ajuste.

    Rango de ajuste: -100~+100 1 paso = 0,1 mm

    [-] Para retroceder [+] Para avanzar

    • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.

    • explicación adicionalPulse Definir para cambiar el valor actual.

  10. Repita los pasos del 4 al 9 hasta obtener el resultado deseado.

  11. Pulse Atrás.

    Se vuelve a mostrar la pantalla Menú Ajuste posición central de grapado.
