Ajuste ancho papel

Ajuste el error de alineación de la posición del orificio perforado de la unidad de plegado FD-503 cuando sea significativo.

Objetos de ajuste: Offset tamaño compl., A3 short edge feed, B4 short edge feed, SRA4 short edge feed, A4 short edge feed, B5 short edge feed, A4 long edge feed, A5 short edge feed, B5 long edge feed, A5 long edge feed, 12  18 short edge feed, 11  17 short edge feed, 8,5  14 short edge feed, 8,5  11 short edge feed, 8,5  11 long edge feed, 8 13 short edge feed, 8K short edge feed, 16K long edge feed, 16K short edge feed, 9 11 long edge feed, 5,5  8,5 long edge feed

AVISO

  • Si se especifica un valor numérico para Offset tamaño compl., se aplica a todos los tamaños de papel. Si se selecciona un tamaño de papel específico, el valor de ajuste será el resultado de sumar el valor introducido y el valor indicado previamente para Offset tamaño compl.

  1. Pulse Ajuste en la pantalla UN.PRINC. para abrir la pantalla Menú Ajuste.

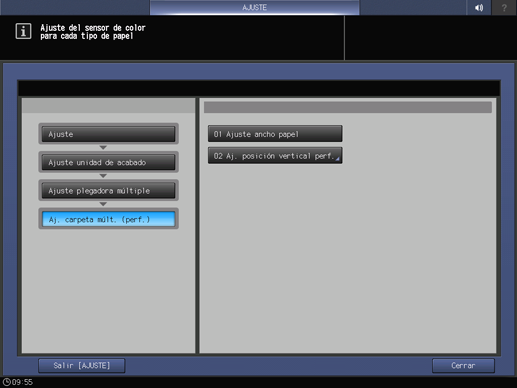

  2. Pulse Ajuste unidad de acabado, Ajuste plegadora múltiple, Aj. carpeta múlt. (perf.) y Ajuste ancho papel de forma consecutiva.

  3. Seleccione el tamaño que se va a ajustar utilizando down o up.

  4. Pulse Modo impresión.

  5. Cargue el tamaño de papel que desea ajustar; a continuación, seleccione esa bandeja.

  6. Ajuste la cantidad de impresión a 10 juegos y pulse Inicio en el panel de control.

    Se imprimirá un modelo de prueba.

  7. Compruebe el diámetro de los orificios que alcanzan a perforar todos los juegos impresos apilados.

    Número de orificios de encuadernación

    Tolerancia

    2 orificios / 4 orificios

    5,0 mm o más de diámetro

    3 orificios

    6,5 mm o más de diámetro

  8. Si se debe realizar algún ajuste, pulse Salir ModoImpr para volver a la pantalla Ajuste ancho de papel.

  9. Utilice el teclado del panel táctil para introducir el valor de ajuste.

    Rango de ajuste: -20~+20 1 paso = 0,1 mm

    [-] Para reducir la aleatoriedad [+] Para reducir las inclinaciones

    • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.

    • explicación adicionalPulse Definir para cambiar el valor actual.

    • explicación adicionalSi el valor de configuración es demasiado grande, el centro de la perforadora puede quedar desplazado. Si es demasiado pequeño, las posiciones de la perforadora pueden quedar mal alineadas.

  10. Repita los pasos del 4 al 9 hasta obtener el resultado deseado.

  11. Pulse Atrás.

    La pantalla vuelve a la pantalla Menú Ajuste plegadora múltiple (perforadora).
