Ajuste de corte lateral

Ajuste el corte lateral en la unidad de corte TU-503 instalada en la grapadora en lomo SD-513.

Rango de ajuste: Delante, Detrás

  1. Pulse Ajuste en la pantalla UN.PRINC. para abrir la pantalla Menú Ajuste.

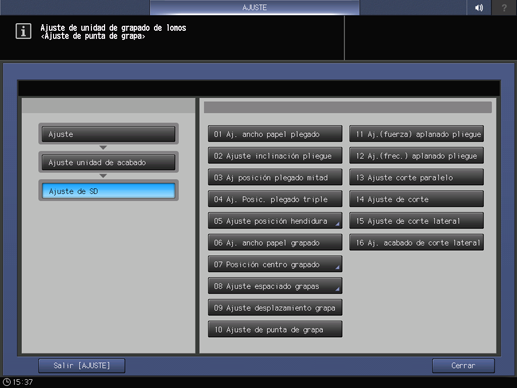

  2. Pulse Ajuste unidad de acabado, Ajuste de SD y Ajuste de corte lateral de forma consecutiva.

  3. Seleccione Frontal o Posterior.

  4. Pulse Modo impresión.

  5. Cargue papel A3 short edge feed o 11 17 short edge feed en cualquier bandeja y seleccione el botón de la bandeja.

  6. Pulse Inicio en el panel de control.

    Se imprimirá un modelo de prueba.

  7. Mida la longitud del papel impreso, "a", y compruebe la diferencia entre el valor medido y el valor de ajuste.

    Tolerancia: valor de ajuste a = ±0,5 mm

  8. Si se requiere algún ajuste, pulse Salir ModoImpr para volver a la pantalla Ajuste de corte lateral.

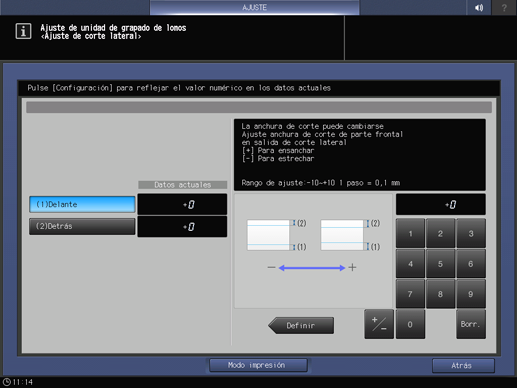

  9. Utilice el teclado del panel táctil para introducir el valor de ajuste.

    Rango de ajuste: -10~+10 1 paso= 0,1 mm

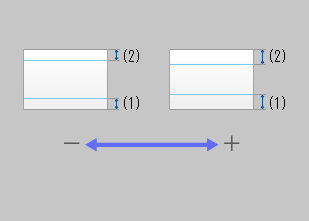

    [-] Para estrechar [+] Para ensanchar

    • explicación adicionalUse +/- para especificar que el valor sea positivo o negativo.

    • explicación adicionalPulse Definir para cambiar el valor actual.

  10. Repita los pasos del 4 al 9 hasta obtener el resultado deseado.

  11. Pulse Atrás.

    Se vuelve a mostrar la pantalla Menú Ajuste de SD.
