[Zoom dir.scan.princ. (retro)]

Regolare l'ingrandimento nella direzione di scansione principale (direzione trasversale) del lato posteriore quando si utilizza l'ADF.

L'accuratezza di scansione è mantenuta effettuando con regolarità le regolazioni pertinenti.

NOTA

Per eseguire regolazioni corrette, configurare in anticipo le seguenti impostazioni.

• Eseguire la [Regolazione Zoom CD] in [Regolazione stampante].

Riferimento

• Per informazioni dettagliate su [Regolazione Zoom CD] in [Regolazione stampante], fare riferimento a [Regolazione Zoom CD].

1

Premere [Modo stampa].

2

Caricare carta A4 in un vassoio carta e selezionare quel vassoio.

3

Caricare un diagramma di prova nel vassoio dell'ADF con il lato posteriore rivolto verso l'alto e premere Avvio sul Pannello di controllo.

Il diagramma di test è scansionato ed è stampato un campione.

4

Misurare la larghezza nella direzione trasversale e confrontare il valore misurato con il grafico.

• Valore standard: 0 mm ^ 1,4 mm

5

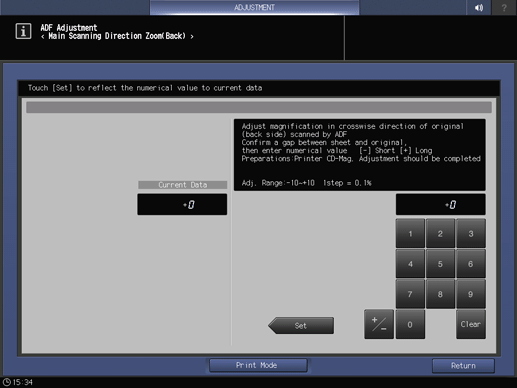

Se sono necessarie delle regolazioni, premere [Uscita Stampa] per tornare alla schermata di impostazione.

6

Usare il tastierino numerico sulla schermata per inserire il valore numerico.

• Usare [+ / -] per selezionare il segno più o meno del valore numerico. Per modificare [Corrente], premere [Set].

• [Campo di regolazione:-10~+10 1passo = 0,1%]

7

Ripetere i punti da 1 a 6 fino a ottenere il risultato desiderato.
